KWALIFIKACJA MEC9 - CZERWIEC 2016

PYTANIE NR 36.
Podczas sprawdzania elektronarzędzia przedstawionego na rysunku w trybie biegu jałowego należy zwrócić uwagę na

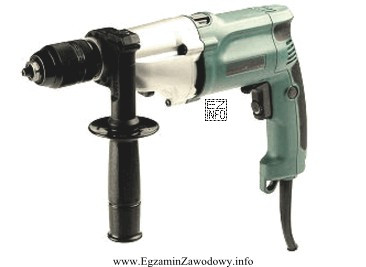

Ilustracja przedstawia elektronarzędzie, konkretnie wiertarkę elektryczną, co jest zgodne z kontekstem pytania
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Próba biegu jałowego pozwala obserwować zjawiska związane z pracą silnika, bez wpływu obciążenia. Charakterystycznym sygnałem problemów w układzie komutator–szczotki jest iskrzenie szczotek, które może wskazywać zużycie, zabrudzenie lub uszkodzenie komutatora. Pozostałe elementy to głównie oględziny.

Pełne wyjaśnienie:

Sprawdzanie elektronarzędzia w trybie biegu jałowego oznacza jego krótkie uruchomienie bez wykonywania pracy (bez obciążenia). Taki test służy przede wszystkim do oceny pracy napędu: równomierności obrotów, dźwięku pracy, drgań oraz objawów elektrycznych towarzyszących komutacji.

W narzędziach z silnikiem komutatorowym kluczowym objawem widocznym podczas pracy jest iskrzenie szczotek komutatora. Niewielkie, krótkotrwałe iskrzenie może występować normalnie, ale wyraźne, intensywne lub nierównomierne iskrzenie jest typowym sygnałem, że układ stykowy (szczotki, sprężyny, powierzchnia komutatora) jest zużyty, zabrudzony albo uszkodzony. Bieg jałowy ułatwia zauważenie tego zjawiska, bo operator może skupić się na obserwacji pracy silnika, a nie na procesie obróbki.

Odpowiedzi dotyczące elementów zewnętrznych (przewód zasilający, poluzowane śruby obudowy, stan obudowy i uchwytu) odnoszą się głównie do oględzin i kontroli mechaniczno‑bezpieczeństwowej. Taka kontrola jest ważna, ale nie jest charakterystycznym kryterium oceny "w trybie biegu jałowego", ponieważ ich stan nie ujawnia się specyficznie przez sam fakt uruchomienia bez obciążenia. Przewód i obudowę ocenia się przede wszystkim wzrokowo i dotykowo przed uruchomieniem, a luzy obudowy mogą wystąpić niezależnie od tego, czy silnik pracuje na biegu jałowym czy pod obciążeniem.

Na egzaminie warto zapamiętać zasadę: bieg jałowy = obserwacja objawów pracy napędu (komutacja, dźwięk, drgania), a oględziny elementów zewnętrznych to osobny etap kontroli stanu technicznego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Bieg jałowy to praca elektronarzędzia uruchomionego bez wykonywania obróbki (bez obciążenia). Sprawdza się go, aby szybko ocenić kulturę pracy napędu: równomierność obrotów, dźwięk, drgania oraz niepokojące objawy elektryczne, które mogą wskazywać zużycie lub usterkę.
Iskrzenie szczotek jest bezpośrednio związane z pracą układu komutator–szczotki w silniku komutatorowym. Wzmożone lub nierówne iskrzenie może oznaczać zużycie szczotek, zabrudzenie komutatora albo pogorszoną komutację. Na biegu jałowym łatwiej to zaobserwować.
Za sygnał ostrzegawczy uznaje się iskrzenie wyraźne, intensywne, "ciągnące się" po obwodzie komutatora lub występujące nierównomiernie. Często towarzyszy mu nietypowy zapach, wzrost hałasu albo spadek stabilności obrotów. W praktyce wymaga to przerwania pracy i kontroli szczotek.
Stan przewodu zasilającego ocenia się przede wszystkim przed uruchomieniem: czy nie ma przetarć, pęknięć izolacji i uszkodzeń w okolicy wtyczki oraz wprowadzenia przewodu do obudowy. To element bezpieczeństwa, ale jego kontrola nie jest typowym kryterium testu biegu jałowego.
Zużycie szczotek lub komutatora może prowadzić do pogorszenia kontaktu elektrycznego, przegrzewania, spadku mocy, przerywanej pracy, nadmiernego hałasu oraz wzmożonego iskrzenia. Długotrwała praca w takim stanie może zwiększać ryzyko uszkodzenia elementów wirujących i całego silnika.
Jest przydatne po naprawie, po wymianie szczotek, po czyszczeniu narzędzia oraz przed wydaniem elektronarzędzia do pracy w produkcji lub utrzymaniu ruchu. Krótki test bez obciążenia pozwala wcześnie zauważyć nietypowe objawy, zanim dojdzie do awarii pod obciążeniem.
Często wybierają odpowiedzi dotyczące ogólnych oględzin (przewód, obudowa), bo kojarzą je z kontrolą bezpieczeństwa. Tymczasem pytania o bieg jałowy zwykle dotyczą objawów pracy silnika: drgań, hałasu, stabilności obrotów i zjawisk komutacji, takich jak iskrzenie szczotek.
Nie. Część elektronarzędzi ma silniki bezszczotkowe, w których nie występują szczotki ani komutator, więc nie obserwuje się typowego iskrzenia szczotek. W zadaniach egzaminacyjnych informacją pośrednią jest wzmianka o "szczotkach komutatora", która wskazuje na silnik komutatorowy.
Poza iskrzeniem obserwuje się m.in. nietypowy hałas (tarcie, łożyska), nadmierne wibracje, falowanie obrotów, przegrzewanie oraz zapach spalenizny. Te objawy są związane z pracą napędu i często ujawniają się już bez obciążenia, dlatego bieg jałowy jest szybkim testem diagnostycznym.
Trzeba dopasować odpowiedź do warunku w pytaniu. Jeśli jest "w trybie biegu jałowego", szukaj zjawiska, które obserwuje się podczas pracy silnika (np. iskrzenie, hałas, drgania), a nie elementu ocenianego głównie wzrokowo przed uruchomieniem (przewód, obudowa, śruby).
info

To pytanie poprawnie rozwiązuje 51% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że próba biegu jałowego pozwala obserwować zjawiska związane z pracą silnika, bez wpływu obciążenia.

Materiały:

  • Instrukcje obsługi elektronarzędzi (sekcje: uruchomienie, kontrola stanu szczotek, objawy nieprawidłowej pracy)
  • Podstawy elektromechaniki: silnik komutatorowy DC/uniwersalny (budowa i zasada działania)
  • Materiały szkolne z diagnostyki maszyn i urządzeń: rozpoznawanie objawów zużycia elementów ciernych i stykowych
