Podczas wiercenia otworów w wałkach (elementach o przekroju kołowym) najważniejsze są: bezpieczeństwo oraz dokładność położenia otworu. Wałek ma naturalną tendencję do przetaczania się i obracania pod wpływem sił skrawania, dlatego jego mocowanie musi zapobiegać zarówno przesunięciu, jak i obrotowi.
Poprawne rozwiązanie wskazuje imadło stosowane na obrabiarkach, czyli takie, które można stabilnie zamocować do stołu wiertarki (np. w rowkach teowych), a następnie precyzyjnie docisnąć detal w szczękach. Imadło maszynowe jest projektowane pod obciążenia występujące podczas skrawania: ma odpowiednią sztywność, umożliwia pewny docisk i ogranicza "uciekanie" detalu. W praktyce często łączy się je także z podkładkami, pryzmami lub wkładkami kształtowymi, aby wałek był podparty w sposób stabilny.
Dlaczego pozostałe propozycje są niewłaściwe w typowych warunkach wiercenia wałków?
- Rozwiązania kojarzone z pracą ślusarską (imadło do stołu warsztatowego) zwykle nie zapewniają tak pewnego i powtarzalnego mocowania do stołu wiertarki oraz mogą mieć mniejszą sztywność w kierunku działania sił skrawania.
- Rozwiązania "uniwersalne" bez cech typowych dla mocowania na obrabiarce mogą zwiększać ryzyko przekoszenia detalu, co skutkuje błędem położenia otworu, biciem wiertła, a w skrajnych przypadkach wyrwaniem elementu.
- Warianty, które nie stabilizują dobrze elementu o przekroju kołowym, sprzyjają obrotowi wałka w szczękach, co jest niebezpieczne i pogarsza jakość obróbki.

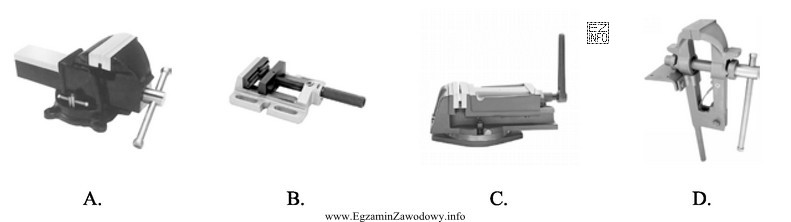

Wskazówka egzaminacyjna: przy pytaniach o wiercenie wałków szukaj osprzętu, który daje sztywne mocowanie do stołu i umożliwia precyzyjne ustawienie detalu. Jeśli na rysunku widzisz kompaktowe imadło przeznaczone do pracy na maszynie, zwykle będzie to wybór właściwy.
