KWALIFIKACJA ELM4 - CZERWIEC 2023



PYTANIE NR 30.

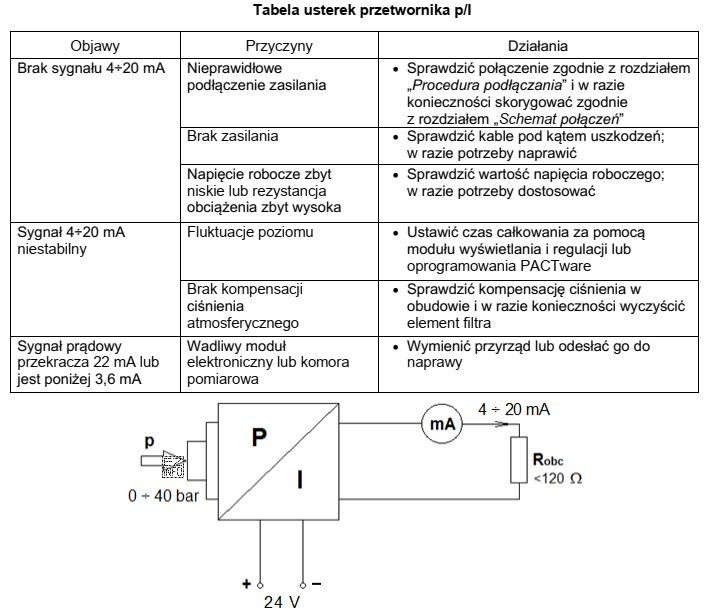

Podczas wykonywania diagnostyki elektronicznego przetwornika ciśnienia stwierdzono niestabilność jego prądowego sygnału wyjściowego w zakresie pomiarowym 4 ÷ 20 mA. Wskaż, na podstawie Tabeli usterek, możliwą przyczynę nieprawidłowego działania przetwornika.
Podczas wykonywania diagnostyki elektronicznego przetwornika ciśnienia stwierdzono niestabilność jego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie dołączonej Tabeli usterek przetwornika p/I, niestabilność sygnału wyjściowego 4 ÷ 20 mA wskazuje na brak kompensacji ciśnienia atmosferycznego jako możliwą przyczynę. Pozostałe odpowiedzi nie pasują do objawu niestabilności sygnału, gdyż dotyczą one innych objawów, takich jak brak sygnału, zbyt niskie lub zbyt wysokie napięcie robocze oraz uszkodzenie modułu elektronicznego lub komory pomiarowej, które powodują inne konkretne problemy z sygnałem.
