KWALIFIKACJA GIW13 - CZERWIEC 2014

PYTANIE NR 36.

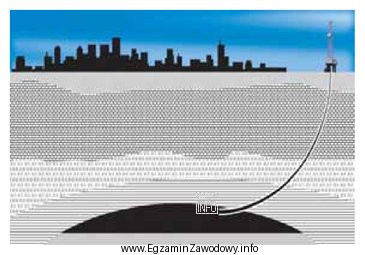

Podstawowym celem stosowania otworu kierunkowego przedstawionego na rysunku jest dowiercanie złoża pod
Ilustracja przedstawia schematyczny rysunek związany z techniką wiertniczą.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Otwór kierunkowy wykonuje się głównie po to, aby dotrzeć do celu w złożu, gdy nie można bezpiecznie lub logistycznie zlokalizować wiertni bezpośrednio nad nim.
Typowym przypadkiem jest dowiercanie złoża pod obszarem zurbanizowanym, gdzie zabudowa i infrastruktura ograniczają możliwość prowadzenia robót na powierzchni.

Pełne wyjaśnienie:

Wiercenie kierunkowe (otwór kierunkowy) polega na celowym prowadzeniu trajektorii otworu w taki sposób, aby jego dolny odcinek (strefa celu) znalazł się w zaplanowanym miejscu w złożu, mimo że wylot otworu (lokalizacja wiertni na powierzchni) znajduje się gdzie indziej. W praktyce podstawową korzyścią jest ominięcie ograniczeń powierzchniowych i dotarcie do złoża tam, gdzie wykonanie pionowego otworu "nad celem" byłoby niemożliwe lub nieakceptowalne.

Odpowiedź "obszarem zurbanizowanym" jest właściwa, ponieważ w terenie zabudowanym często nie ma miejsca na wiertnię, drogi dojazdowe dla ciężkiego sprzętu, place składowe oraz strefy bezpieczeństwa. Dodatkowo dochodzą wymagania związane z minimalizacją uciążliwości (hałas, ruch, ryzyko dla ludzi i mienia). W takiej sytuacji wiertnię lokalizuje się poza zabudową, a otwór prowadzi kierunkowo do celu pod miastem lub inną intensywnie zagospodarowaną strefą.

Dlaczego pozostałe odpowiedzi są nieprawidłowe w kontekście "podstawowego celu":

  • "nawisem wysadu solnego" – to bardzo specyficzny przypadek geologiczny. Kierunkowanie otworu może pomagać w rozwiązaniu trudności geologicznych, ale nie jest to typowy, najbardziej podstawowy powód wskazywany jako główne zastosowanie na poziomie ogólnym.
  • "niedostępnymi miejscami" – stwierdzenie jest zbyt ogólne i może oznaczać wiele sytuacji (teren bagienny, obszary chronione, przeszkody terenowe). W pytaniu oczekuje się konkretnego, klasycznego przykładu celu kierunkowania; "obszar zurbanizowany" jest takim jednoznacznym przypadkiem.
  • "dnem morskim" – wiercenia morskie rzeczywiście często wykorzystują otwory odchylone i wielootworowe z jednej lokalizacji, ale samo "dno morskie" nie opisuje typowej przeszkody powierzchniowej w takim sensie jak zabudowa. Pytanie dotyczy podstawowego celu stosowania otworu kierunkowego, a nie środowiska prowadzenia robót.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawia się konkretny rodzaj ograniczenia powierzchniowego (np. zabudowa), a pozostałe opcje są albo bardzo ogólne, albo bardzo specjalistyczne, zwykle chodzi o klasyczne zastosowanie wiertnictwa kierunkowego: dotarcie do celu bez stawiania wiertni nad złożem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Otwór kierunkowy to otwór wiertniczy prowadzony celowo po zaplanowanej trajektorii (nie pionowo), aby jego dolna część trafiła w określony punkt w złożu. Stosuje się go m.in. do omijania przeszkód na powierzchni oraz do dotarcia do celu, gdy nie da się ustawić wiertni bezpośrednio nad złożem.
W zabudowie miejskiej zwykle nie ma miejsca ani warunków bezpieczeństwa do ustawienia wiertni i zaplecza (drogi dojazdowe, strefy ochronne, ryzyko dla ludzi i infrastruktury). Wiercenie kierunkowe pozwala zlokalizować wiertnię poza miastem i "dojść" do złoża pod zabudową bez prac na powierzchni w centrum.
Najczęściej są to: gęsta zabudowa, drogi i linie kolejowe, rzeki i zbiorniki wodne, obszary chronione, instalacje przemysłowe oraz miejsca, gdzie nie da się wykonać placu wiertni. W takich warunkach przenosi się lokalizację wiertni, a trajektorię otworu prowadzi do celu w złożu.
Nie zawsze. To określenie jest bardzo szerokie i bywa traktowane jako odpowiedź "ogólna". W testach często lepiej pasuje odpowiedź precyzyjna, np. "obszar zurbanizowany", "rzeka" lub "infrastruktura". Na egzaminie warto wybierać opcję, która jednoznacznie wskazuje typową przeszkodę lub ograniczenie.
W pracach offshore często wykonuje się otwory odchylone i wielootworowe z jednej platformy, aby dosięgnąć różnych celów w złożu. Jednak "dno morskie" opisuje środowisko pracy, a nie sam podstawowy cel kierunkowania. W pytaniach o cel zwykle chodzi o dotarcie do złoża mimo ograniczeń lokalizacji wiertni.
Wskazówką są sformułowania typu "podstawowy cel stosowania" oraz odpowiedzi związane z przeszkodami na powierzchni (zabudowa, infrastruktura, teren niedostępny). Jeśli opcje zawierają środowiska lub zjawiska geologiczne, trzeba ocenić, czy pytanie dotyczy ogólnej funkcji metody, czy szczególnego przypadku geologicznego.
Najczęstsze błędy to: wybór odpowiedzi "najbardziej egzotycznej" (np. offshore) zamiast typowego zastosowania, mylenie celu (ominięcie przeszkód) ze środowiskiem pracy oraz wybieranie zbyt ogólnych sformułowań, gdy wśród odpowiedzi jest wariant bardziej konkretny i jednoznaczny.
Nie. Otwór kierunkowy może być jedynie odchylony (deviated), wielokrotnie zakrzywiany lub dopiero w końcowej części przechodzić w odcinek o małym przyroście kąta. Wiercenie poziome jest jednym z przypadków trajektorii, ale nie jest równoznaczne z każdym otworem kierunkowym.
Warto znać: pojęcie trajektorii otworu, odchylenie i inklinację, punkt/obszar celu w złożu, przyczyny kierunkowania (ograniczenia powierzchniowe, bezpieczeństwo, dostępność) oraz ogólną logikę planowania robót. Pomaga też rozróżnienie między celem metody a specyficznymi warunkami geologicznymi.
Skup się na tym, co rysunek sugeruje funkcjonalnie: skąd startuje otwór i gdzie "dochodzi" w złożu. Jeśli trajektoria omija obszar na powierzchni, zwykle chodzi o wiercenie pod zabudową lub infrastrukturą. Następnie wybierz odpowiedź, która opisuje ten cel najkonkretniej, a nie najbardziej ogólnie.
info

To pytanie poprawnie rozwiązuje 49% zdających egzamin. trudne
