KWALIFIKACJA MEC5 - CZERWIEC 2023



PYTANIE NR 29.

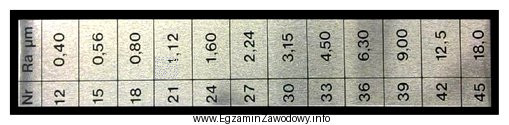

Pokazana na ilustracji skala, będąca częścią przyrządu pomiarowego znajduje zastosowanie w
Ilustracja przedstawia tabelę z danymi liczbowymi, która jest częścią przyrządu pomiarowego używanego do oznaczania
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Skala tego typu jest używana do porównawczej oceny chropowatości powierzchni: przykłada się wzorzec/skalę do badanej powierzchni i ocenia zgodność faktury. Nie służy ona do pomiaru szczelin (wymaga szczelinomierza), kontroli zarysu gwintów (sprawdziany/grzebienie) ani do wyznaczania głębokości skrawania.

Pełne wyjaśnienie:

Skala będąca częścią przyrządu pomiarowego może mieć charakter wzorcowy, czyli nie podaje wyniku w milimetrach, lecz umożliwia porównanie badanego elementu z powierzchniami o znanej klasie/poziomie wykończenia. W praktyce warsztatowej takie rozwiązanie stosuje się do oznaczania (oceny) chropowatości – operator przykłada wzorzec lub zestaw pól wzorcowych i dobiera najbardziej podobną fakturę.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Pomiar szczelin wykonuje się najczęściej szczelinomierzem (listkowym) albo metodą pomiaru czujnikiem/zegarowym – tam skala odnosi się do grubości listków lub wychylenia czujnika, a nie do faktury powierzchni.
  • Sprawdzanie zarysu gwintów wymaga narzędzi dopasowanych do profilu gwintu, np. sprawdzianów gwintowych lub grzebieni do gwintów, które mają zęby o określonym skoku i kącie zarysu. Skala do chropowatości nie odwzorowuje geometrii gwintu.
  • Wyznaczanie głębokości skrawania dotyczy nastaw obrabiarki i parametrów obróbki. Do takiej kontroli używa się odczytów na maszynie, liniałów, czujników lub pomiaru wymiaru przed i po obróbce, a nie skali wzorcowej faktury.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się różne zastosowania narzędzi kontrolnych, najpierw rozstrzygnij, czy przyrząd mierzy wielkość geometryczną (mm) czy służy do oceny cechy jakościowej (np. faktury powierzchni). To często najszybciej prowadzi do poprawnego wyboru.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest chropowatość powierzchni w praktyce warsztatowej?
Chropowatość to drobne nierówności powierzchni po obróbce (np. toczeniu, frezowaniu, szlifowaniu). Wpływa na tarcie, zużycie, szczelność i pasowania. W warsztacie ocenia się ją przyrządami pomiarowymi lub metodą porównawczą z wzorcami.
Jak działa skala wzorców chropowatości używana na stanowisku montażowym?
To zestaw pól/wzorów o znanej fakturze. Porównujesz dotykiem lub wzrokiem badaną powierzchnię z polami wzorcowymi i wybierasz najbardziej podobne. Metoda jest szybka, ale mniej dokładna niż pomiar chropowatości miernikiem.
Dlaczego takiej skali nie używa się do pomiaru szczelin?
Szczelina to wielkość geometryczna (zwykle w mm), więc potrzebujesz narzędzia dającego wymiar, np. szczelinomierza listkowego lub czujnika. Skala do chropowatości opisuje fakturę powierzchni, a nie odległość między elementami.
Jakie narzędzie jest typowe do sprawdzania zarysu lub skoku gwintu?
Do kontroli gwintu stosuje się m.in. sprawdziany gwintowe (przechodni/nieprzechodni) oraz grzebienie do gwintów do wstępnego sprawdzenia skoku. Mają one geometrię dopasowaną do profilu gwintu, czego nie zapewniają wzorce chropowatości.
Co oznacza "oznaczanie chropowatości" w zadaniach egzaminacyjnych?
Zwykle chodzi o określenie wymaganego lub uzyskanego poziomu wykończenia powierzchni: rozpoznanie, że przyrząd służy do oceny chropowatości, dobór właściwego wzorca lub prawidłowe wskazanie zastosowania. Nie zawsze oznacza to obliczenia parametrów.
Kiedy w montażu maszyn chropowatość ma kluczowe znaczenie?
Gdy elementy współpracują w tarciu lub mają wymagania szczelności i pasowania, np. powierzchnie przylgowe, prowadnice, czopy, gniazda łożysk. Zbyt duża chropowatość może przyspieszać zużycie, a zbyt mała bywa niekorzystna dla smarowania.
Jak odróżnić na ilustracji wzorce chropowatości od innych miarek?
Wzorce chropowatości często mają kilka pól o różnej fakturze lub opis parametrów powierzchni, a nie typową podziałkę liniową. Jeśli widzisz powierzchnie "próbki" do porównania, to wskazuje na ocenę faktury, a nie pomiar długości.
Czy chropowatość mierzy się zawsze w milimetrach?
Nie. Chropowatość opisuje się parametrami powierzchni (np. Ra, Rz) i w praktyce używa się odpowiednich jednostek dla mikrogeometrii. Metoda wzorcowa często daje wynik porównawczy (dobór klasy), a miernik chropowatości podaje wartość parametru.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu przyrządów pomiarowych na obrazkach?
Typowe są pomyłki wynikające z podobieństwa kształtu: skojarzenie "skali" z miarką do mm, mylenie wzorców chropowatości ze sprawdzianami, oraz ignorowanie elementów charakterystycznych (pola wzorcowe, opis faktury). Pomaga analiza: co jest mierzone, a co porównywane.
Jak przygotować się do pytań o metrologię w kwalifikacji mechanik-monter?
Ucz się przez rozpoznawanie narzędzi i ich zastosowań: suwmiarka, mikrometr, czujnik, szczelinomierz, sprawdziany, przyrządy do chropowatości. Rób krótkie fiszki: "narzędzie → co mierzy → gdzie używam". Na egzaminie szukaj funkcji przyrządu, nie nazwy.
info

Około 47% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Skala tego typu jest używana do porównawczej oceny chropowatości powierzchni: przykłada się wzorzec/skalę do badanej powierzchni i ocenia zgodność faktury."

Materiały:

  • Podręczniki i skrypty z metrologii warsztatowej dla szkół branżowych/technicznych
  • Materiały producentów przyrządów do oceny chropowatości (karty katalogowe, instrukcje)
  • Ćwiczenia praktyczne: porównywanie powierzchni z wzorcami chropowatości
