Konik tokarki jest zespołem służącym przede wszystkim do podparcia obrabianego przedmiotu (np. przy toczeniu długich wałków) oraz do prowadzenia narzędzi osiowych (wiercenie, pogłębianie, rozwiercanie). Kluczowym elementem konika jest tuleja, nazywana też pinolą – część wysuwana wzdłuż osi tokarki.
Pokrętło wysuwu tulei konika uruchamia mechanizm śrubowy, który powoduje kontrolowany wysuw lub cofanie pinoli. Dzięki temu można precyzyjnie dosunąć kieł do przedmiotu albo dosunąć narzędzie osadzone w pinoli. To rozwiązanie zapewnia dokładność i powtarzalność ustawienia, a także pozwala pracować z odpowiednim dociskiem.

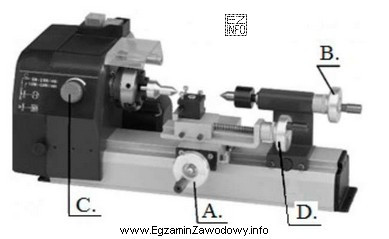

Odpowiedź "B." jest poprawna, ponieważ na rysunku to właśnie ta litera wskazuje pokrętło służące do wysuwu pinoli (element sterujący ruchem osiowym tulei).
Dlaczego pozostałe oznaczenia są niepoprawne? Litery inne niż ta wskazująca pokrętło wysuwu zwykle odnoszą się do elementów, które:
- blokują położenie pinoli (zacisk tulei),
- blokują położenie całego konika na łożu (zacisk konika),
- służą do przesuwu konika po łożu lub do regulacji (np. przesunięcie boczne przy toczeniu stożków).
Na egzaminie warto zapamiętać: jeśli część ma za zadanie zmieniać wysuw pinoli, jest zwykle umieszczona z tyłu konika i ma postać pokrętła/koła ręcznego współpracującego ze śrubą pociągową pinoli. Zaciski natomiast częściej mają postać dźwigni lub śruby dociskowej.
