Połączenie bagnetowe jest połączeniem rozłącznym, w którym uzyskuje się szybkie i pewne zamocowanie elementu przez dwa następujące po sobie ruchy: wsunięcie osiowe oraz krótki obrót, który powoduje zablokowanie. Charakterystyczną cechą konstrukcyjną są występy (czopy) współpracujące z prowadzącymi rowkami (często o przebiegu przypominającym literę "L"), dzięki czemu po obrocie element "zatrzaskuje się" w położeniu roboczym.

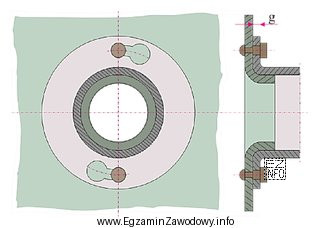

Odpowiedź "Bagnetowe." pasuje do sytuacji, gdy na rysunku widoczne są elementy wskazujące na blokowanie obrotem (np. zaczepy, wycięcia, prowadzenie po łuku). To typowe rozwiązanie w mechanice precyzyjnej i mocowaniach, gdzie liczy się szybki demontaż bez luzowania wielu śrub.
Pozostałe odpowiedzi opisują inne mechanizmy:
- "Kołkowe." dotyczy połączeń, w których kluczową rolę pełni kołek (ustalający lub łączący) pracujący zwykle na ścinanie i ustalający położenie. Nie ma tu zasady blokowania krótkim obrotem po wsunięciu.
- "Wpustowe." odnosi się do połączenia wału z piastą przy użyciu wpustu w rowkach wpustowych, którego celem jest przeniesienie momentu. To połączenie wymaga charakterystycznych rowków na wale i w piaście, a nie zaczepów bagnetowych.
- "Klinowe." wykorzystuje klin (często zbieżny), który podczas wbijania dociska elementy i może umożliwiać kasowanie luzu. Mechanizm opiera się na zakleszczeniu i docisku, a nie na zatrzasku realizowanym obrotem.
Wskazówka egzaminacyjna: jeśli na rysunku widzisz zaczepy + krótki obrót jako sposób blokowania, myśl o bagnecie; jeśli widzisz rowek i element pryzmatyczny przenoszący moment, rozważ wpust; jeśli widzisz zbieżny element wciskany, rozważ klin; jeśli widać walcowy trzpień/kołek ustalający, rozważ połączenie kołkowe.
