Oznaczenia w typach pól komutacyjnych opisują kolejność stopni przełączania (komutacji):
- T – komutacja czasowa (przełączanie w obrębie szczelin czasowych/ramek w rozwiązaniach TDM),
- S – komutacja przestrzenna (fizyczne zestawianie połączeń pomiędzy wejściami i wyjściami w macierzy przełączającej).
Układ T‑S‑T jest układem trójstopniowym: najpierw sygnał jest "porządkowany" w domenie czasu (T), potem przełączany w domenie przestrzeni (S), a na końcu ponownie przełączany w domenie czasu (T), aby dopasować szczelinę/strukturę czasową do wyjścia.

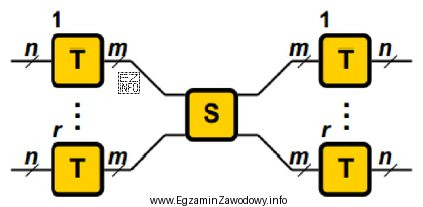

Dlaczego poprawna jest odpowiedź "Przestrzenno‑czasowe T‑S‑T"? Ponieważ na rysunku (typowo) można rozpoznać trzy kolejne stopnie, w tym dwa odrębne człony T rozdzielone członem S. To kluczowy wyróżnik względem wariantów dwustopniowych.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "Przestrzenno‑czasowe T‑S" – opisuje układ dwustopniowy. Jeżeli schemat pokazuje dwa człony T (przed i po S), to nie jest to T‑S.
- "Przestrzenno‑częstotliwościowe T‑S" – wprowadza domenę częstotliwości, której nie opisuje skrót T (czas) ani S (przestrzeń). To inny sposób rozdzielania kanałów niż przełączanie czasowe/przestrzenne.
- "Przestrzenno‑częstotliwościowe T‑S‑T" – analogicznie: T oznacza czas, więc mieszanie tego z "częstotliwościowe" jest niespójne pojęciowo z samym zapisem T‑S‑T.
Wskazówka egzaminacyjna: najpierw policz liczbę stopni na rysunku (ile bloków funkcjonalnych jest w szeregu). Potem dopasuj kolejność liter. Samo hasło "mieszane" nie wystarcza – decyduje kolejność i powtórzenie T lub S.
