Pompy hydrauliczne rozróżnia się przede wszystkim po kształcie i ruchu elementów roboczych, czyli części, które "wydzielają" komory o zmiennej objętości i wytwarzają przepływ oraz ciśnienie.

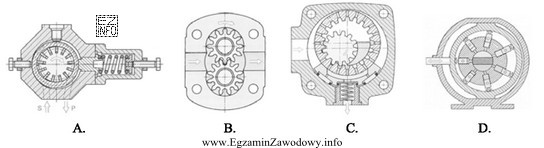

Poprawna jest odpowiedź "D", ponieważ na tym przekroju widać cylindryczne tłoczki (tłoczki/tłoki) umieszczone w promieniowo rozmieszczonych otworach w wirującym elemencie centralnym. Tłoczki współpracują z bieżnią zewnętrzną, a podczas obrotu wału wykonują ruch posuwisto-zwrotny: wysuwanie odpowiada fazie ssania, a wsuwanie fazie tłoczenia. To typowe cechy pompy tłoczkowej promieniowej, czyli pompy z tłokowymi elementami roboczymi.
Pozostałe rysunki nie spełniają warunku "tłokowych elementów roboczych":
- "A" przedstawia pompę łopatkową: elementy robocze mają postać płaskich, prostokątnych łopatek przesuwających się w rowkach wirnika. Widoczna sprężyna służy do docisku łopatek do pierścienia, ale nie czyni z nich tłoczków.
- "B" to pompa zębata o zazębieniu zewnętrznym: elementem roboczym są zęby dwóch kół zębatych, a transport cieczy odbywa się w przestrzeniach między zębami a korpusem.
- "C" to pompa zębata o zazębieniu wewnętrznym: mniejsze koło współpracuje z większym kołem o uzębieniu wewnętrznym, a charakterystyczny jest element sierpowaty oddzielający strefę ssania od tłoczenia.
Wskazówka egzaminacyjna: jeśli na przekroju widzisz cylindryczne tłoczki (a nie łopatki ani zęby), szukaj pompy tłoczkowej; gdy widzisz płaskie łopatki w rowkach – to pompa łopatkowa; gdy dominują koła zębate – to pompa zębata.
