KWALIFIKACJA ELM2 - CZERWIEC 2013



PYTANIE NR 22.

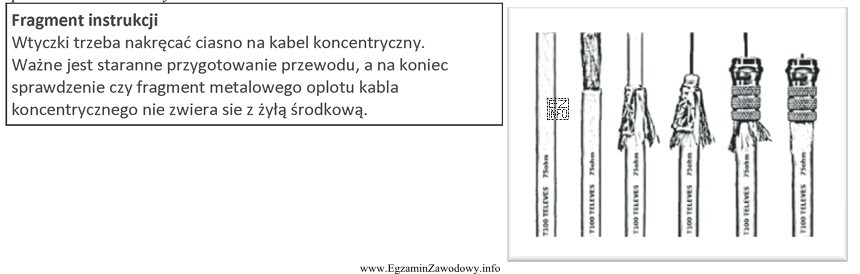

Poniżej przedstawiono fragment instrukcji przygotowania połączenia kabla z wtyczką. Jaki typ wtyczki przedstawiono na rysunku?
Ilustracja przedstawia fragment instrukcji dotyczącej przygotowania połączenia kabla z wtyczką, co jest częścią egzaminu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Złącze typu F to popularny wtyk do kabla koncentrycznego w instalacjach RTV/SAT. Rozpoznaje się go m.in. po połączeniu na gwint i sposobie przygotowania kabla (odsłonięta żyła jako styk). BNC ma zamek bagnetowy, RCA jest typowe dla audio/wideo, a "G" to inny standard złączy koncentrycznych.

Pełne wyjaśnienie:

Poprawna odpowiedź: F.

Wtyk typu F jest bardzo często używany do zakańczania kabli koncentrycznych w instalacjach RTV oraz SAT (np. przy rozgałęźnikach, gniazdach, konwerterach, tunerach). Jego cechą charakterystyczną jest zwykle połączenie gwintowane oraz sposób wykonania styku: po przygotowaniu przewodu wewnętrzna żyła kabla może pełnić rolę pinu sygnałowego, a ekran i oplot zapewniają masę/ekranowanie.

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • G – złącza określane jako "G" występują w technice koncentrycznej, ale mają inną konstrukcję i typowy sposób łączenia niż wtyk F. Jeśli na rysunku widać cechy typowe dla F (gwint i przygotowanie żyły jako styku), wybór "G" wynika zwykle z pomylenia standardów.
  • BNC – złącze BNC rozpoznaje się po zamku bagnetowym (obrót i zatrzaśnięcie) oraz typowej geometrii wtyku/gniazda. W instrukcjach montażu BNC często występuje zaciskanie na tulei i inne detale mechaniczne niż dla F.
  • RCA – złącze RCA (cinch) jest powszechne w połączeniach audio/wideo. Ma charakterystyczny centralny pin oraz zewnętrzny pierścień, zwykle bez gwintu i bez typowego dla instalacji antenowych sposobu przygotowania kabla.

Wskazówka egzaminacyjna: gdy w zadaniu jest "instrukcja przygotowania połączenia kabla z wtyczką", zwróć uwagę na to, czy centralny styk tworzy osobny pin (często BNC/RCA), czy też rolę styku pełni wysunięta żyła kabla (częsty schemat dla F). Równie ważne są elementy mechaniczne: gwint (częste dla F) vs bagnet (BNC) vs wtyk wciskany (często RCA).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest złącze typu F i do czego się je stosuje?
Złącze typu F to popularny wtyk do kabla koncentrycznego, używany głównie w instalacjach RTV/SAT. Spotkasz je m.in. przy tunerach, multiswitchach, rozgałęźnikach i gniazdach antenowych. Często ma połączenie gwintowane, a żyła wewnętrzna kabla bywa stykiem sygnałowym.
Jak rozpoznać wtyk F na rysunku w zadaniu egzaminacyjnym?
Szukaj cech mechanicznych: gwint do nakręcania na gniazdo oraz sposobu zakończenia przewodu, gdzie żyła wewnętrzna wystaje i pełni funkcję styku. Wtyk F wygląda inaczej niż BNC (bagnet) i RCA (pin + tuleja bez gwintu).
Dlaczego złącze BNC nie pasuje do typowej instrukcji montażu wtyku F?
BNC ma charakterystyczny zamek bagnetowy i zwykle wymaga innego osprzętu montażowego (np. tulei zaciskowej) niż F. W zadaniach, gdzie widać gwint i przygotowanie żyły jako styku, BNC jest częstą pułapką wynikającą z tego, że też jest złączem koncentrycznym.
Co odróżnia złącze RCA od złącza F w praktyce serwisowej?
RCA (cinch) jest typowe dla połączeń audio/wideo i zwykle ma centralny pin oraz zewnętrzny pierścień, bez gwintu. Złącze F jest typowe dla RTV/SAT i często łączy się gwintem; w wielu rozwiązaniach żyła kabla zastępuje pin sygnałowy.
Jakie błędy najczęściej popełnia się przy montażu wtyku na kablu koncentrycznym?
Najczęstsze błędy to: zwarcie żyły z ekranem (pojedyncze druciki oplotu dotykają żyły), zbyt krótko/za długo odizolowana żyła, uszkodzenie dielektryka, oraz niedostateczne dokręcenie lub złe dobranie wtyku do średnicy kabla. Skutkiem są zakłócenia i duże tłumienie.
Jak sprawdzić poprawność zakończenia kabla koncentrycznego po montażu wtyku?
W praktyce wykonuje się kontrolę wizualną (czy ekran nie dotyka żyły, czy żyła ma właściwą długość) oraz pomiar: brak zwarcia między żyłą a ekranem (multimetr), a w bardziej wymagających sytuacjach pomiar parametrów toru (tłumienie, odbicia) odpowiednim miernikiem instalacyjnym.
Kiedy stosuje się złącza koncentryczne zamiast skrętki lub przewodów wielożyłowych?
Złącza koncentryczne (np. F, BNC) stosuje się, gdy ważne jest ekranowanie i transmisja sygnałów o wyższej częstotliwości (RF), np. w instalacjach antenowych, pomiarach, monitoringu analogowym. Skrętka dominuje w Ethernet, a wielożyłowe przewody w zasilaniu i sterowaniu.
Jakie są typowe zastosowania złączy BNC w elektronice?
BNC spotyka się w aparaturze pomiarowej (oscyloskopy, generatory), wideo (np. starsze systemy CCTV) oraz w rozwiązaniach RF. Jest cenione za szybkie łączenie bagnetowe i stabilność mechaniczną. Mimo że też łączy kable koncentryczne, nie jest tym samym co F w RTV/SAT.
Czy złącze typu F zawsze wymaga zaciskania specjalnymi szczypcami?
Nie zawsze. Występują wtyki F nakręcane, które montuje się bez zaciskarki, oraz wersje kompresyjne/zaciskane, które wymagają odpowiedniego narzędzia. Na egzaminie warto rozpoznać typ po opisie/rysunku i nie zakładać automatycznie jednej metody montażu.
Jak przygotować się do pytań o rozpoznawanie wtyków na egzaminie ELM.2?
Ucz się rozpoznawania po cechach krytycznych: gwint, bagnet, kształt pinu, elementy zacisku oraz typ kabla. Dobrze działa porównywanie zdjęć/zrysów kilku złączy obok siebie i łączenie ich z zastosowaniami (RTV/SAT, audio, pomiary). To ogranicza pomyłki "na oko".
