W tego typu zadaniu nie wystarcza odczytanie samej legendy – trzeba porównać opis tekstowy z symbolem graficznym oraz z oznaczeniami zacisków. To właśnie ta weryfikacja jest kluczową kompetencją przy montażu i kontroli układów sterowania (także w obiektach z instalacjami gazowymi), bo błędna identyfikacja elementu może skutkować nieprawidłowym działaniem zabezpieczeń.

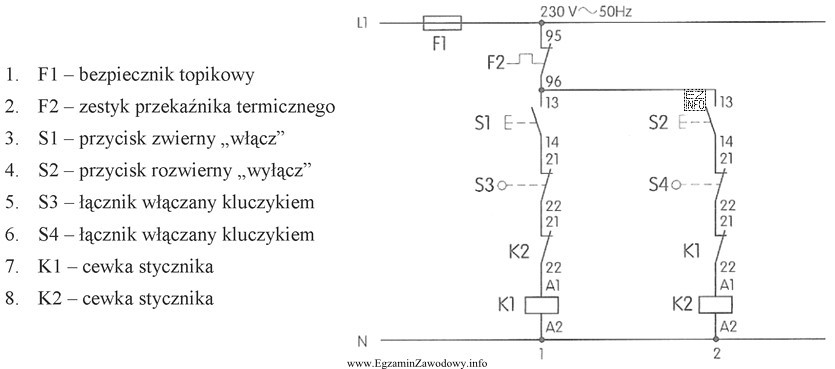

Poprawnie opisane są: F1 jako bezpiecznik topikowy oraz F2 jako zestyk przekaźnika termicznego – na schemacie widać typowe oznaczenia dla tego styku (95-96). Poprawny jest też S1: symbol i zaciski 13-14 wskazują na przycisk zwierny NO, czyli w stanie spoczynku rozwarty, a po naciśnięciu zwiera obwód. Również K1 i K2 są zgodne: przedstawiono cewki styczników z zaciskami A1-A2.
Niepoprawne opisy powodują, że nie wolno włączać tych elementów do zestawu "poprawnie opisanych":
"S2 – przycisk rozwierny wyłącz" jest niezgodny z rysunkiem, ponieważ symbol oraz zaciski 13-14 odpowiadają przyciskowi NO (zwiernemu), a nie NC (rozwiernemu). To typowa pułapka: nazwa "wyłącz" sugeruje NC, ale decyduje symbol i zaciski.
"S3/S4 – łącznik włączany kluczykiem" także nie pasuje do schematu: widoczne są zestyki NC (21-22) uruchamiane mechanicznie (krańcówkowe), a nie symbol łącznika na kluczyk. Różnica ma znaczenie w praktyce – element krańcowy działa zależnie od położenia mechanizmu, a łącznik na kluczyk zależy od uprawnień/obsługi.
Dlatego jedynym zestawem elementów, w którym wszystkie pozycje są jednocześnie zgodne z symbolami i opisem, jest "1,2,3,7,8".
- Wskazówka egzaminacyjna: gdy widzisz 13-14, myśl "NO"; gdy widzisz 21-22, myśl "NC"; gdy widzisz 95-96, sprawdź, czy to zestyk przekaźnika termicznego.
