Zapis wymiaru na rysunku technicznym ma być przede wszystkim jednoznaczny i czytelny. Dlatego liczba wymiarowa powinna być umieszczona w logicznym miejscu względem linii wymiarowej: zwykle w jej środku, w bezpośrednim sąsiedztwie, tak aby nie była mylona z innymi opisami ani nie "ginęła" na tle linii.
W praktyce dydaktycznej i warsztatowej za poprawne uznaje się przedstawienie, w którym:
- linia wymiarowa jest wyraźnie rozpoznawalna (ze strzałkami lub innymi zakończeniami),
- liczba wymiarowa jest ustawiona konsekwentnie (w jednej konwencji na całym rysunku) i łatwa do odczytu,
- zapis nie powoduje kolizji graficznych (np. liczba nie nakłada się na linię w sposób utrudniający odczyt),
- układ nie wprowadza w błąd co do tego, którego odcinka dotyczy wymiar.

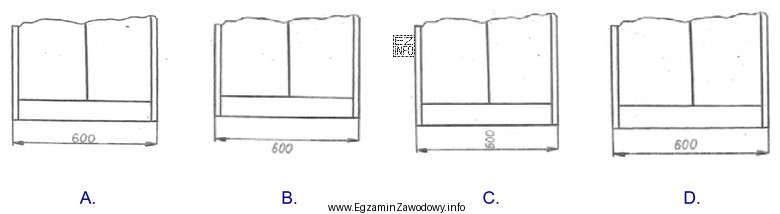

Odpowiedź uznana za poprawną wskazuje rysunek, który spełnia te zasady względem linii wymiarowej. Pozostałe warianty w typowych zadaniach tego typu pokazują błędy takie jak: wpisanie liczby bez zachowania czytelności, umieszczenie jej w miejscu sugerującym inny wymiar, brak konsekwencji w zapisie lub graficzne "zlanie" zapisu z linią.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, sprawdź trzy rzeczy: (1) czy na pewno patrzysz na linię wymiarową, a nie kontur, (2) czy liczba jest przypisana do właściwego wymiaru, (3) czy zapis jest czytelny (bez kolizji i niejednoznaczności). To minimalizuje pomyłki przy zadaniach obrazkowych.
