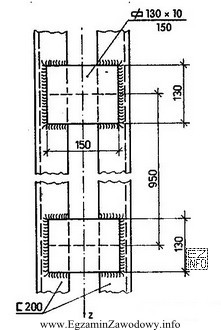

Pytanie sprawdza umiejętność czytania rysunku konstrukcji stalowej i rozpoznawania kształtowników po ich oznaczeniach. W dokumentacji elementy słupa (np. trzon, gałęzie, przewiązki) mają przypisane przekroje, które odczytuje się najczęściej z:
- opisu przy elemencie (np. przy osi lub przy widoku przekroju),
- oznaczeń w legendzie,
- zestawienia profili / wykazu materiałów.
Odpowiedź "Z ceownika 200" jest właściwa, jeżeli na rysunku trzon słupa jest opisany jako ceownik o wysokości/rozmiarze 200. Ceownik to kształtownik o przekroju przypominającym literę "C/U", stosowany m.in. w elementach złożonych, w których ważne są węzły i połączenia przewiązkami.
Pozostałe odpowiedzi są błędne, bo wskazują inne typy profili niż podany na rysunku:
- "Z teownika 200" – teownik ma przekrój w kształcie litery "T"; mylony bywa z innymi profilami przez podobne brzmienie nazwy.
- "Z kątownika 200" – kątownik ma przekrój "L" i w słupach dwugałęziowych często występuje, ale tylko wtedy, gdy dokumentacja tak wskazuje.
- "Z dwuteownika 200" – dwuteownik ("I/H") jest częstym elementem nośnym, jednak nie wolno go wybierać "z przyzwyczajenia"; w tym zadaniu decyduje wyłącznie oznaczenie z rysunku.
Wskazówka egzaminacyjna: najpierw znajdź na rysunku trzon słupa (główny element nośny), a dopiero potem sprawdź jego opis profilu – sama liczba "200" nie identyfikuje rodzaju kształtownika.
