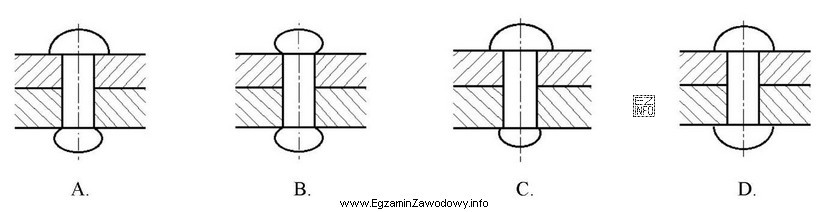

Połączenie nitowe jest połączeniem nierozłącznym, w którym elementy są ściskane przez nit, a trwałość uzyskuje się dzięki plastycznemu odkształceniu trzpienia i uformowaniu łba zakuwanego. Na rysunku poprawnie wykonane nitowanie powinno przedstawiać nit z dwoma łbami: fabrycznym oraz zakuwanym (utworzonym w czasie nitowania).
Dlaczego odpowiedź "D." jest poprawna?
Wariant uznany za prawidłowy musi pokazywać typowe cechy jakościowe: łeb zakuwany jest równomierny i symetryczny, nie jest pęknięty, a jego powierzchnia przylega do materiału. Dodatkowo łączone elementy powinny do siebie przylegać (bez szczeliny), co świadczy o właściwym dociągnięciu i odpowiednim skróceniu trzpienia podczas zakuwania.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Rysunek może przedstawiać niedoformowany łeb (za mały, nierówny), co zwykle oznacza zbyt małe odkształcenie i ryzyko poluzowania.
- Może występować szczelina między łączonymi elementami – typowy skutek zbyt słabego dociśnięcia lub niewłaściwej techniki nitowania; takie połączenie pracuje na ugięcie i szybciej się luzuje.
- Możliwe jest pęknięcie łba lub deformacja "na skos", co świadczy o błędnym prowadzeniu narzędzia, złym doborze średnicy/otworu albo nadmiernym/niejednorodnym zgniocie.
Wskazówka egzaminacyjna: przy zadaniach "na rysunku" szukaj trzech rzeczy jednocześnie: (1) symetrii łba zakuwanego, (2) braku szczeliny między elementami, (3) braku uszkodzeń (pęknięć, zadziorów). Dopiero spełnienie wszystkich kryteriów pozwala uznać połączenie za wykonane prawidłowo.
