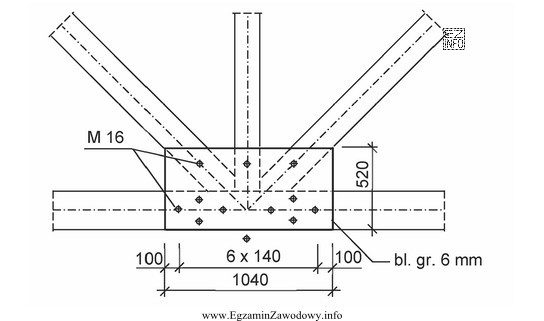

Zadanie sprawdza umiejętność czytania rysunku konstrukcyjnego i odczytywania z niego parametrów połączenia w węźle dźwigara kratowego. W takich rysunkach informacje o połączeniu śrubowym są zwykle podane w formie opisu (np. rozmiar śrub) oraz wymiarów elementów łączących (np. grubość blachy węzłowej).
Odpowiedź "śrub M 16 i blachy o grubości 6 mm" jest poprawna, ponieważ odpowiada oznaczeniom przedstawionym przy węźle: średnica śruby jest zapisana jako M16, a grubość blachy jako 6 mm. To typowy zestaw informacji, który monter powinien umieć szybko odnaleźć i poprawnie zinterpretować.
Pozostałe propozycje są błędne, bo nie zgadzają się z danymi z rysunku:
- Wariant z M10 i 10 mm zmienia zarówno średnicę śrub, jak i grubość blachy, czyli jest podwójnie niezgodny.
- Wariant z M10 i 6 mm ma właściwą grubość blachy, ale złą średnicę śrub (częsty błąd: skupienie się tylko na jednym parametrze).
- Wariant z M16 i 10 mm ma właściwą średnicę śrub, ale złą grubość blachy (częsty błąd: automatyczne kojarzenie M16 z "grubszą" blachą bez sprawdzenia opisu).
W praktyce zawodowej poprawny odczyt takich oznaczeń wpływa na dobór właściwych elementów montażowych, zgodność wykonania z dokumentacją oraz bezpieczeństwo konstrukcji. Na egzaminie warto zawsze sprawdzić oba parametry: rozmiar śruby (M...) i grubość blachy (w mm), zamiast kierować się przyzwyczajeniem do "typowych" rozwiązań.
