KWALIFIKACJA ELM1 - STYCZEŃ 2023

Wyjaśnienie poprawnej odpowiedzi:

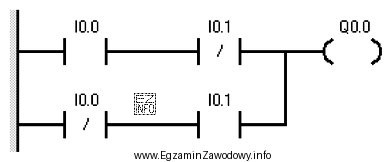

Schemat przedstawia bramkę Ex-OR (Exclusive OR), która daje na wyjściu stan wysoki (1) tylko wtedy, gdy na wejściach są różne stany. Wejścia oznaczone jako 10.0 i 10.1 są połączone w taki sposób, że bramka Ex-OR sprawdza ich różnicę. Jeśli jedno wejście jest w stanie wysokim, a drugie w niskim, na wyjściu Q0.0 pojawi się stan wysoki.
