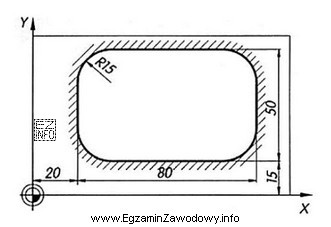

W programowaniu cyklu frezowania kieszeni (np. cyklu kieszeni prostokątnej) sterowanie często oczekuje podania położenia kieszeni w postaci współrzędnych bezwzględnych punktu charakterystycznego. W tym zadaniu jest to środek kieszeni, czyli punkt, w którym przecinają się osie symetrii prostokąta.
Co oznacza "bezwzględne"?
Współrzędne bezwzględne opisują położenie punktu względem ustalonego punktu odniesienia (najczęściej zera detalu). Nie są to "przesunięcia" od poprzedniego punktu toru narzędzia, tylko konkretne wartości X i Y w przyjętym układzie.
Jak wyznacza się środek kieszeni prostokątnej?
- Jeśli na rysunku podane są położenia krawędzi kieszeni względem bazy: środek ma współrzędne równe średniej z położeń skrajnych w każdej osi (połowa sumy: lewa+prawa oraz dół+góra).
- Jeśli podane są wymiary i położenie jednego naroża względem bazy: do współrzędnych naroża dodaje się połowę szerokości w osi X i połowę długości w osi Y.
Wynik X = 60, Y = 40 odpowiada położeniu środka kieszeni zgodnie z danymi z rysunku, czyli jest poprawnym zestawem współrzędnych wymaganych przez cykl.
Dlaczego pozostałe odpowiedzi są błędne?
- "X = 20, Y = 15" zwykle odpowiada punktowi położonemu zbyt blisko bazy (częsty błąd: odczyt jednego naroża lub punktu startu zamiast środka).
- "X = 40, Y = 25" może wynikać z błędnego przyjęcia połówek wymiarów bez uwzględnienia przesunięcia kieszeni względem zera detalu.
- "X = 100, Y = 65" jest typowym skutkiem pomylenia wymiarów całkowitych lub przeniesienia wymiaru z innej krawędzi/bazy (błąd zakotwiczenia na największych liczbach z rysunku).
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, sprawdź na rysunku: (1) gdzie jest punkt zerowy, (2) jakie są skrajne położenia kieszeni w X i Y, (3) czy wynik leży "w środku" tych skrajnych wartości. To szybki test logiczny, który wychwytuje większość pomyłek.
