Modulacja FSK (Frequency Shift Keying) to cyfrowa modulacja, w której informacja binarna jest przenoszona przez zmianę częstotliwości sygnału nośnego. W najprostszym wariancie (2-FSK) bitom "0" i "1" odpowiadają dwie różne częstotliwości (często nazywane tonami space i mark).

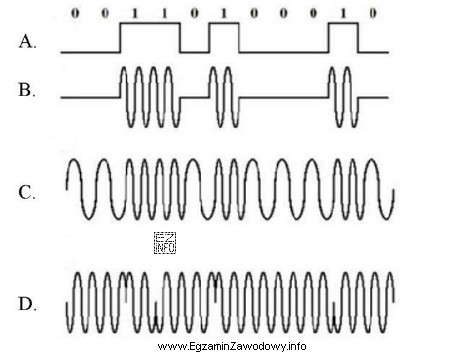

Jak rozpoznać FSK na przebiegu czasowym?
- Amplituda sygnału jest zasadniczo stała (nie "przełącza się" między poziomami jak w ASK).
- W kolejnych przedziałach czasu (zależnych od symboli/bitów) widać inną gęstość oscylacji: raz przebieg jest "gęstszy" (wyższa częstotliwość), a raz "rzadszy" (niższa częstotliwość).
- Zmiany mają charakter skokowy (przełączenie między częstotliwościami), a nie ciągły dryft.
Dlaczego pozostałe typowe odpowiedzi (wykresy innych modulacji) są błędne?
- ASK: kluczowanie amplitudy – zmienia się poziom/amplituda obwiedni, a częstotliwość nośnej pozostaje taka sama. Na wykresie wygląda to jak "włączanie/wyłączanie" lub przełączanie wysokości sygnału.
- PSK: kluczowanie fazy – amplituda i częstotliwość są stałe, natomiast w chwilach zmiany symbolu pojawiają się skoki fazy (np. odwrócenie o 180° w BPSK). Gęstość oscylacji nie zmienia się tak jak w FSK.
- Brak modulacji/nośna: przebieg sinusoidalny o stałej częstotliwości i amplitudzie bez odcinków "gęstszych/rzadszych".
Wskazana odpowiedź jest poprawna, ponieważ odpowiada wykresowi, na którym parametrem kluczowanym jest częstotliwość, czyli cecha definiująca FSK.
