W układzie smarowania silnika spalinowego pompa oleju wytwarza przepływ, a ciśnienie jest wypadkową oporów przepływu (kanały olejowe, filtr, panewki) oraz pracy elementu regulacyjnego, czyli zwykle zaworu przelewowego (ograniczającego maksymalne ciśnienie).
Dla sprawnego układu typowe jest, że przy wzroście prędkości obrotowej rośnie wydajność pompy, więc ciśnienie narasta. Jednak po przekroczeniu pewnego poziomu zawór przelewowy zaczyna się otwierać i kieruje część oleju na obejście, dzięki czemu ciśnienie nie rośnie już w nieskończoność, tylko stabilizuje się (krzywa przechodzi w wypłaszczenie).

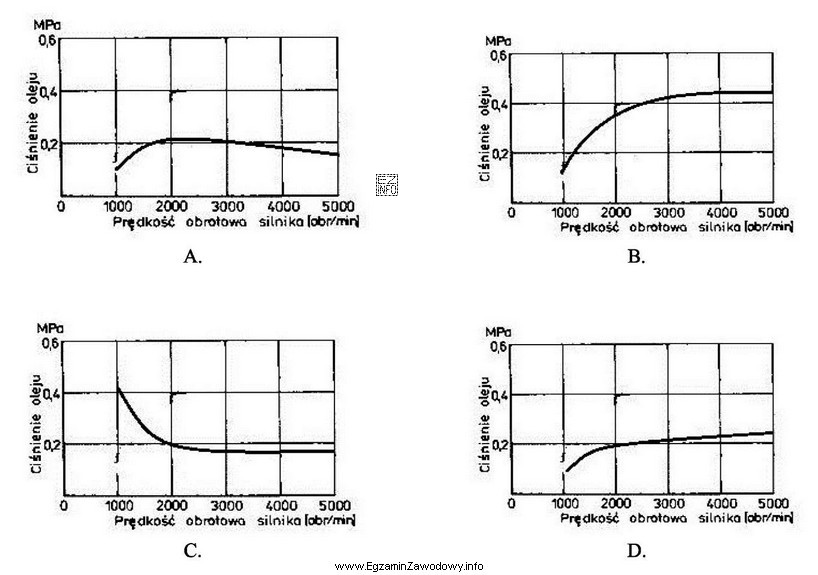

Dlatego poprawny jest wykres B: widać na nim szybki wzrost ciśnienia wraz z obrotami, a następnie wyraźne wypłaszczenie na stałym poziomie przy wyższych prędkościach obrotowych. To odpowiada pracy sprawnej pompy oraz prawidłowo działającego zaworu ograniczającego ciśnienie.
Dlaczego pozostałe przebiegi nie pasują do sprawnego układu?
- Wykres A sugeruje wzrost do pewnej wartości i potem spadek przy wyższych obrotach. Taki trend może kojarzyć się z problemem (np. spadek wydajności, nieszczelności, przegrzewanie oleju lub inne nieprawidłowości), a nie z typową stabilizacją.
- Wykres C pokazuje bardzo wysokie ciśnienie na niskich obrotach i wyraźny spadek wraz ze wzrostem obrotów. To jest niecharakterystyczne dla sprawnej pracy układu i może wskazywać na błędną interpretację lub stan nieprawidłowy.
- Wykres D przedstawia łagodny, niemal liniowy wzrost bez wyraźnego ograniczenia. W praktyce zwykle oczekuje się działania zaworu przelewowego, więc przy wysokich obrotach powinno pojawić się wypłaszczenie, a nie stały wzrost.
Wskazówka egzaminacyjna: szukaj na wykresie dwóch faz pracy: narastanie (pompa "nadąża" wraz z obrotami) oraz ograniczenie (zawór przelewowy stabilizuje maksymalne ciśnienie).
