KWALIFIKACJA BUD9 - STYCZEŃ 2023

PYTANIE NR 32.
Przedstawiona na ilustracji izolacja termiczna sieci ciepłowniczej, mocowana jest na przewodzie za pomocą

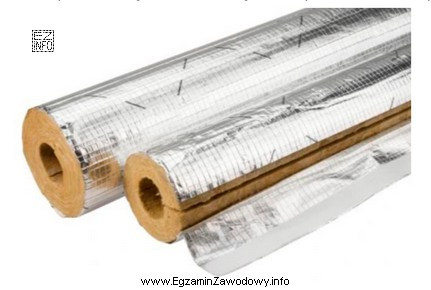

Ilustracja przedstawia dwa cylindryczne elementy izolacyjne, które są przeznaczone do izolacji termicznej sieci
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Izolacje w formie otuliny lub maty często mają zintegrowaną zakładkę samoprzylepną, która po owinięciu przewodu skleja styk i utrzymuje izolację na miejscu. Mufa składana, spinki i rękaw termokurczliwy to inne rozwiązania, niebędące typowym zapięciem takiej zakładki.

Pełne wyjaśnienie:

W praktyce montażu izolacji technicznych na rurociągach (w tym w sieciach ciepłowniczych) spotyka się otuliny i maty, które są zaprojektowane tak, aby dało się je szybko zamknąć na przewodzie bez dodatkowych elementów. Charakterystycznym rozwiązaniem jest zakładka samoprzylepna: izolację owija się wokół przewodu, a następnie dociska zakładkę z warstwą klejącą, uzyskując trwałe przyleganie na złączu (na krawędzi zakładu) i ograniczając ryzyko rozchodzenia się izolacji.

Odpowiedź "zakładki samoprzylepnej" pasuje do sytuacji, gdy na izolacji widoczny jest pasek/zakład przeznaczony do sklejenia. Takie zamknięcie jest szybkie i nie wymaga osobnych części.

Pozostałe propozycje odnoszą się do innych technologii:

  • "mufy składanej" używa się jako oddzielnego elementu osłonowego/łączącego (np. w określonych systemach osłon lub na połączeniach), a nie jako typowej metody sklejenia zakładki otuliny.
  • "spinki" to mechaniczne zapięcia, które mogą występować w niektórych izolacjach, ale nie są tym samym co zamknięcie poprzez zakładkę z klejem; wybór tej opcji bywa skutkiem mylenia różnych systemów mocowania.
  • "rękawa termokurczliwego" używa się do obkurczania po podgrzaniu, głównie jako osłony/uszczelnienia w innych zastosowaniach; nie odpowiada on idei samoprzylepnego zakładu na izolacji.

Na egzaminie warto ćwiczyć rozpoznawanie rozwiązań po cechach wizualnych: obecność paska kleju/folii ochronnej zwykle wskazuje na zakładkę samoprzylepną.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Zakładka samoprzylepna to zintegrowany pas materiału z warstwą klejącą, który po owinięciu izolacji wokół przewodu skleja krawędzie zakładu. Ułatwia szybki montaż i pomaga utrzymać ciągłość izolacji bez dodatkowych akcesoriów.
Najczęściej widać wyraźny pasek zakładu oraz warstwę ochronną (np. folię) do zerwania przed sklejeniem. Krawędź izolacji wygląda jak przygotowana do "zapięcia" przez dociśnięcie, a nie przez osobne klamry czy opaski.
Spinki wymagają osobnego elementu mocującego i zwykle dają połączenie punktowe. Zakładka samoprzylepna pozwala uzyskać połączenie ciągłe na całej długości zakładu, co bywa szybsze i praktyczniejsze przy typowych otulinach/matach.
Rękaw termokurczliwy stosuje się wtedy, gdy potrzebna jest osłona, uszczelnienie lub ochrona połączenia, które uzyskuje się przez obkurczenie po podgrzaniu. Nie jest to standardowe "zamknięcie" otuliny z paskiem kleju, tylko inna technologia.
Mufa składana to oddzielny element łącząco-osłonowy montowany na złączach w określonych systemach. Może kojarzyć się z "łączeniem rur", ale w tym typie pytania chodzi o sposób zamknięcia izolacji na przewodzie, a nie o element rurociągu.
Typowy błąd to zgadywanie po pojedynczym skojarzeniu (np. "mufa = coś do rur"), zamiast rozpoznania cech izolacji. Drugi błąd to mieszanie funkcji: elementy uszczelniające złącza (rękawy) mylone są z elementami zamykającymi otulinę.
Najważniejsze zalety to szybkość montażu, brak potrzeby dodatkowych akcesoriów oraz połączenie ciągłe na zakładzie. W praktyce ułatwia to uzyskanie estetycznego i szczelnego zamknięcia izolacji, gdy producent przewidział takie rozwiązanie.
Nie zawsze. W wielu systemach jest wystarczająca, ale trwałość zależy od warunków (temperatura, wilgoć, zabrudzenie podłoża) i od zaleceń producenta. Czasem stosuje się dodatkowe opaski/taśmy, jeśli wymaga tego eksploatacja.
W praktyce ważne jest, aby powierzchnia izolacji w miejscu sklejenia była czysta i sucha, a sama otulina dopasowana do średnicy. Zabrudzenia lub wilgoć mogą osłabiać klejenie zakładki, co skutkuje rozchodzeniem się izolacji.
Najlepiej pracować na zdjęciach i kartach katalogowych: otuliny, maty, mufy, rękawy, opaski. Twórz własne fiszki "cecha → nazwa" (np. pasek kleju → zakładka samoprzylepna) i ćwicz porównywanie podobnych rozwiązań.
info

Statystycznie 60% uczniów zna prawidłową odpowiedź. średnie

Eksperci podkreślają: "Izolacje w formie otuliny lub maty często mają zintegrowaną zakładkę samoprzylepną, która po owinięciu przewodu skleja styk i utrzymuje izolację na miejscu."

Materiały:

  • Instrukcje montażu producentów otulin i mat izolacyjnych (karty techniczne)
  • Materiały dydaktyczne z technologii robót instalacyjnych i ciepłowniczych dla BUD.9
  • Podręczniki/kompendia z zakresu izolacji technicznych rurociągów
