KWALIFIKACJA BUD14 + BUD15 - CZERWIEC 2020

PYTANIE NR 32.

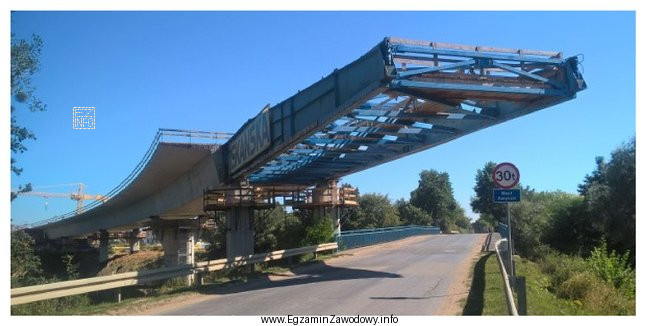

Przedstawiona na rysunku budowa przęsła wiaduktu drogowego wykonywana jest z zastosowaniem technologii
Ilustracja przedstawia budowę przęsła wiaduktu drogowego, co jest związane z technologią nasuwania podłużnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Nasuwanie podłużne polega na wykonywaniu ustroju nośnego (najczęściej etapami/segmentami) i jego kontrolowanym przesuwaniu w osi obiektu na kolejne podpory. Metoda różni się od rusztowań stacjonarnych (brak pełnego podparcia na całej długości) oraz od betonowania nawisowego, gdzie ustrój "wyrasta" wspornikowo z podpór.

Pełne wyjaśnienie:

Technologia nasuwania podłużnego (inaczej: podłużne wysuwanie ustroju) jest stosowana w budowie przęseł/ustrojów nośnych wiaduktów i mostów wtedy, gdy chcemy ograniczyć roboty w przeszkodzie pod obiektem (np. nad czynną drogą lub terenem trudnym do rusztowania). Charakterystyczną ideą jest to, że ustrój wykonuje się etapami, a następnie przemieszcza wzdłuż osi obiektu na kolejne podpory.

Odpowiedź "nasuwania podłużnego" jest właściwa, ponieważ wskazuje metodę, w której przęsło (lub cały ustrój wieloprzęsłowy) jest nasuwane w kierunku podłużnym, a nie budowane na pełnym rusztowaniu na całej rozpiętości.

  • "pełnych rusztowań stacjonarnych" jest błędne, bo w tej technologii ustrój jest podparty tymczasowo na rusztowaniach ustawionych pod całą konstrukcją w miejscu docelowym. To zupełnie inna organizacja robót i inne obciążenie tymczasowe terenu pod obiektem.
  • "betonowania nawisowego" jest błędne, ponieważ metoda nawisowa polega na wykonywaniu segmentów wspornikowo od podpory (zwykle symetrycznie), z użyciem wózków/form nawisowych. Kluczową cechą jest narastanie wsporników od podpór, a nie przesuwanie całego ustroju w osi.
  • "nasuwania poprzecznego" jest błędne, bo oznacza przemieszczenie ustroju w kierunku prostopadłym do osi obiektu (np. z miejsca montażu obok przeszkody na docelowe podpory). To inny kierunek ruchu i zwykle inne rozwiązania tymczasowe.

W praktyce egzaminacyjnej warto zapamiętać prostą regułę: "podłużne" = wzdłuż osi drogi/obiektu, "poprzeczne" = z boku na bok, a "nawisowe" = od podpory na zewnątrz. Rozpoznanie technologii opiera się na tym, co w konstrukcji jest kluczowe: rodzaj podparcia tymczasowego i kierunek/idea realizacji ustroju.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Nasuwanie podłużne to metoda, w której ustrój nośny wykonuje się etapami, a następnie przesuwa wzdłuż osi obiektu na kolejne podpory. Ogranicza to potrzebę stawiania rusztowań pod całą konstrukcją, co bywa kluczowe nad ruchem drogowym lub w trudnym terenie.
Różnica dotyczy kierunku przemieszczenia ustroju: podłużne odbywa się wzdłuż osi wiaduktu/mostu, a poprzeczne polega na przesunięciu konstrukcji z boku na docelowe podpory (prostopadle do osi). Na rysunkach zwracaj uwagę na kierunek strzałek i ustawienie stanowiska wykonania.
Ideą nasuwania jest przeniesienie ciężaru robót na zaplecze przy przyczółku i ograniczenie robót pod obiektem. Pełne rusztowania stacjonarne wymagają podparcia na całej długości ustroju w miejscu docelowym, co często jest niemożliwe lub nieopłacalne (np. nad czynną drogą lub rzeką).
Betonowanie nawisowe polega na wykonywaniu segmentów ustroju wspornikowo od podpór, zwykle z użyciem wózków nawisowych. Stosuje się je, gdy nie da się łatwo podeprzeć przęsła od dołu, a konstrukcja może być realizowana jako wsporniki rosnące od filarów. To inna idea niż przesuwanie całego ustroju.
Najczęściej są to cechy wskazujące na przemieszczanie ustroju w osi obiektu, np. stanowisko wykonania przy przyczółku oraz koncepcja "wysuwania" konstrukcji na kolejne podpory. Kluczowe jest odróżnienie tego od schematu pełnego podparcia na rusztowaniach albo od segmentów wspornikowych od filara.
Tak, na poziomie rozpoznawania metod i ich cech. W praktyce betoniarz-zbrojarz pracuje przy zbrojeniu, deskowaniu i betonowaniu elementów ustroju nośnego, a wybór technologii wpływa na organizację robót, kolejność zbrojenia, podziały na etapy i wymagania dotyczące podpór tymczasowych.
Najczęstsze pomyłki to: mylenie "podłużnego" z "poprzecznym" (bo nazwy są podobne), utożsamianie każdej budowy etapowej z betonowaniem nawisowym oraz automatyczny wybór "rusztowań", gdy na rysunku widać elementy tymczasowe. Pomaga sprawdzanie kierunku realizacji i sposobu podparcia.
Rusztowania stacjonarne bywają korzystne, gdy teren pod obiektem jest dostępny, można bezpiecznie ustawić podpory tymczasowe, a geometria i warunki budowy sprzyjają wykonaniu ustroju "w miejscu". Wtedy technologia może być prostsza organizacyjnie, ale wymaga miejsca i często wyłączeń w przeszkodzie pod obiektem.
Najlepiej uczyć się ze schematów: osobno dla nasuwania podłużnego, poprzecznego, metody nawisowej i rusztowań. Do każdego dopisz 2–3 cechy rozpoznawcze: kierunek realizacji, typ podparcia tymczasowego i miejsce wykonywania segmentów. Na egzaminie porównuj te cechy z rysunkiem.
Nie musi, choć często kojarzy się z ustrojami betonowymi wykonywanymi etapami. Sama idea nasuwania dotyczy sposobu montażu/realizacji ustroju i może pojawiać się także przy innych rozwiązaniach konstrukcyjnych. W kontekście robót betoniarsko-zbrojarskich ważne jest rozumienie etapu wykonania segmentów i ich przemieszczania.
info

Około 30% zdających odpowiada poprawnie na to pytanie. bardzo trudne

Eksperci podkreślają: "Nasuwanie podłużne polega na wykonywaniu ustroju nośnego (najczęściej etapami/segmentami) i jego kontrolowanym przesuwaniu w osi obiektu na kolejne podpory."

Materiały:

  • Materiały dydaktyczne z budownictwa mostowego (technologie realizacji obiektów)
  • Instrukcje i opracowania producentów systemów rusztowań i podpór tymczasowych (opis zastosowań)
  • Notatki/atlas technologii: schematy metod (nasuwanie, nawis, rusztowania) z cechami rozpoznawczymi
