KWALIFIKACJA MEP2 - CZERWIEC 2020



PYTANIE NR 14.

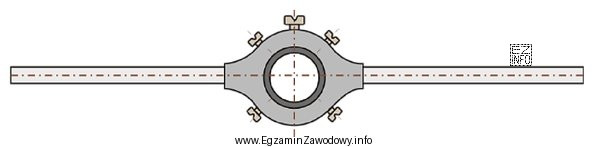

Przedstawiona na rysunku oprawka służy do wykonywania operacji
Ilustracja przedstawia oprawkę używaną do nacinania gwintów zewnętrznych, co jest częścią kwalifikacji zawodowej TECHNIK
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Oprawka do narzynek służy do mocowania narzynki, którą wykonuje się gwinty zewnętrzne na prętach lub wałkach. Wiercenie i rozwiercanie dotyczą wykonywania/wykańczania otworów, a gwinty wewnętrzne wykonuje się gwintownikiem (w oprawce do gwintowników), nie narzynką.

Pełne wyjaśnienie:

Oprawka pokazana w zadaniu (typowo: oprawka do narzynek) jest przeznaczona do gwintowania zewnętrznego. W praktyce mocuje się w niej narzynkę, czyli narzędzie skrawające o kształcie pierścienia z krawędziami tnącymi, które nacina gwint na zewnętrznej powierzchni wałka lub pręta. Dlatego poprawna jest odpowiedź: nacinania gwintów zewnętrznych.

Pozostałe odpowiedzi opisują inne operacje:

  • Wiercenie wykonuje się wiertłem i służy do wykonania otworu. Oprawka do narzynek nie jest narzędziem do wykonywania otworów, więc nie odpowiada tej operacji.
  • Rozwiercanie jest operacją wykańczającą otwór (poprawa dokładności i chropowatości) i wykonuje się ją rozwiertakiem. To również dotyczy otworów, a nie powierzchni zewnętrznych pod gwint.
  • Nacinanie gwintów wewnętrznych wykonuje się gwintownikiem (ręcznym lub maszynowym) w odpowiedniej oprawce do gwintowników. Gwint wewnętrzny powstaje wewnątrz otworu, więc narzynka i jej oprawka nie są do tego przeznaczone.

Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawiają się gwinty, najpierw rozstrzygnij, czy chodzi o gwint zewnętrzny (narzynka) czy wewnętrzny (gwintownik). Następnie dopasuj operację do typu powierzchni: wiercenie/rozwiercanie zawsze kojarz z otworem, a gwintowanie z nadaniem zarysu gwintu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest oprawka do narzynek i do czego służy?
Oprawka do narzynek to uchwyt, w którym mocuje się narzynkę do ręcznego gwintowania. Pozwala pewnie trzymać narzynkę, ustawić ją prostopadle do wałka i równomiernie prowadzić skrawanie. Stosuje się ją do wykonywania gwintów zewnętrznych na prętach, śrubach i trzpieniach.
Jak odróżnić narzynkę od gwintownika na egzaminie?
Narzynka ma zwykle kształt pierścienia lub płytki z otworem i nacinanymi rowkami wiórowymi – pracuje na zewnątrz wałka. Gwintownik wygląda jak pręt z rowkami wzdłużnymi i stożkowym wejściem – pracuje w otworze. Zapamiętaj: narzynka = gwint zewnętrzny, gwintownik = gwint wewnętrzny.
Dlaczego oprawka do narzynek nie służy do wiercenia?
Wiercenie wykonuje się wiertłem, które wymaga innego mocowania (np. uchwytu wiertarskiego) i innego sposobu pracy. Oprawka do narzynek jest przystosowana do trzymania narzynki i przenoszenia momentu przy nacinaniu gwintu. Nie centruje i nie prowadzi wiertła, więc nie jest narzędziem do wykonywania otworów.
Kiedy stosuje się rozwiercanie zamiast wiercenia?
Rozwiercanie stosuje się po wstępnym wykonaniu otworu (np. wierceniem), gdy potrzebna jest lepsza dokładność średnicy i gładsza powierzchnia. Rozwiertak usuwa niewielką warstwę materiału i koryguje kształt otworu. To operacja typowo "wykańczająca", niezwiązana bezpośrednio z wykonywaniem gwintów zewnętrznych.
Jakie są najczęstsze pomyłki przy rozróżnianiu gwintów wewnętrznych i zewnętrznych?
Najczęściej myli się narzynkę z gwintownikiem albo zakłada, że każde "gwintowanie" dotyczy otworu. Pomaga proste kryterium: jeśli gwint ma być na zewnątrz wałka/śruby, używa się narzynki; jeśli w środku otworu, używa się gwintownika. W pytaniach egzaminacyjnych zwracaj uwagę na słowa "zewnętrzny" i "wewnętrzny".
Jak przygotować wałek do nacinania gwintu zewnętrznego narzynką?
Praktycznie przygotowuje się średnicę pod gwint (dobór właściwej średnicy), wykonuje fazkę wejściową i usuwa zadziory. Następnie narzynkę w oprawce ustawia się prostopadle do osi wałka, stosuje środek smarny i prowadzi skrawanie z okresowym cofnięciem dla łamania wióra. Zmniejsza to ryzyko zacięcia i uszkodzenia gwintu.
Czy oprawka do narzynek może służyć do gwintowania wewnętrznego?
Nie, do gwintowania wewnętrznego standardowo stosuje się gwintowniki, które mocuje się w oprawkach do gwintowników (np. pokrętłach). Oprawka do narzynek jest konstrukcyjnie dopasowana do narzynek i przenoszenia momentu na narzędzie pracujące na zewnętrznej powierzchni. Inny kształt narzędzia oznacza inne wymagania mocowania.
Jak dobrać narzynkę do gwintu zewnętrznego w praktyce warsztatowej?
Dobór zaczyna się od określenia średnicy i skoku gwintu oraz jego rodzaju. Następnie wybiera się narzynkę o odpowiednich parametrach i klasie dokładności, a także sprawdza stan krawędzi tnących. W praktyce ważne są też materiał obrabiany oraz smarowanie. Na egzaminie zwracaj uwagę, czy pytanie dotyczy doboru narzędzia czy samej operacji.
Dlaczego w czasie gwintowania narzynką robi się cofnięcia narzędzia?
Cofnięcia służą do łamania i usuwania wióra oraz zmniejszenia oporów skrawania. Bez cofania wiór może się klinować w rowkach, co zwiększa ryzyko zatarcia, ukruszenia krawędzi narzynki lub zerwania zarysu gwintu. To prosta technika poprawiająca jakość gwintu i bezpieczeństwo pracy, szczególnie przy ręcznym gwintowaniu.
Jakie pytania egzaminacyjne najczęściej dotyczą oprawek i uchwytów narzędziowych?
Najczęściej są to pytania o rozpoznanie przyrządu na rysunku i wskazanie operacji (np. gwintowanie, wiercenie, rozwiercanie) albo o dobór narzędzia do rodzaju gwintu. Warto ćwiczyć kojarzenie: oprawka do narzynek → gwint zewnętrzny, oprawka do gwintowników → gwint wewnętrzny, uchwyt wiertarski → wiercenie.
info

Około 42% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że oprawka do narzynek służy do mocowania narzynki, którą wykonuje się gwinty zewnętrzne na prętach lub wałkach.

Materiały:

  • Podręczniki i skrypty z obróbki skrawaniem (działy: gwintowanie, narzędzia do gwintów)
  • Katalogi narzędzi skrawających (narzynki, oprawki do narzynek) z opisem zastosowań
  • Instrukcje BHP i stanowiskowe dla prac ręcznych w obróbce metalu (bez cytowania aktów prawnych)
