KWALIFIKACJA BUD2 + BUD8 + BUD12 - STYCZEŃ 2022



PYTANIE NR 31.

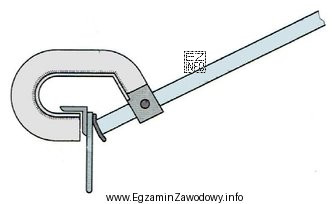

Przedstawiona na rysunku zwora montażowa dźwigniowa przeznaczona jest do
Ilustracja przedstawia zworę montażową dźwigniową, która jest narzędziem używanym do dociskania elementów podczas montażu.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zwora montażowa dźwigniowa jest osprzętem zaciskowym: służy do chwilowego unieruchomienia i docisku elementów w trakcie pasowania oraz wykonywania połączeń. Nie jest to chwytak transportowy do przenoszenia blach ani narzędzie do wykonywania sprężanych połączeń doczołowych.

Pełne wyjaśnienie:

Zwora montażowa dźwigniowa (zacisk dźwigniowy) to osprzęt pomocniczy używany podczas montażu elementów konstrukcji. Jej podstawową funkcją jest dociskanie i czasowe unieruchamianie łączonych lub pasowanych części tak, aby utrzymać je w wymaganym położeniu do momentu wykonania właściwego połączenia (np. spoiny, skręcenia śrubami) lub kontroli geometrii.

Dlatego odpowiedź "dociskania elementów podczas montażu" jest zgodna z typowym przeznaczeniem tego rodzaju zwór: dźwignia pozwala szybko wytworzyć nacisk i utrzymać elementy bez stałego podpierania ręką, co poprawia dokładność i bezpieczeństwo pracy.

Pozostałe odpowiedzi opisują inne grupy osprzętu i technologii:

  • "przenoszenia blach w poziomie" – to zadanie realizują chwytaki/uchwyty transportowe i zawiesia przeznaczone do podnoszenia oraz przemieszczania ładunków, z określonym udźwigiem i zabezpieczeniami. Zwora dociskowa nie jest projektowana jako element podnoszący.
  • "przenoszenia blach w pionie" – analogicznie dotyczy specjalnych chwytaków do blach (często z mechanizmem samoczynnym). Zacisk montażowy do docisku nie zastępuje osprzętu dźwignicowego.
  • "wykonywania sprężanych połączeń doczołowych" – połączenia sprężane dotyczą technologii łączenia (np. z użyciem elementów złącznych i kontrolowanego sprężenia). Zwora może co najwyżej pomagać w ustawieniu elementów, ale sama nie "wykonuje" połączenia sprężanego.

Wskazówka egzaminacyjna: jeśli na ilustracji widać elementy zaciskowe i dźwignię do szybkiego domykania, najczęściej chodzi o docisk i stabilizację w montażu, a nie o transport ładunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest zwora montażowa dźwigniowa?
To osprzęt zaciskowy używany przy montażu, który za pomocą dźwigni umożliwia szybkie dociśnięcie i tymczasowe unieruchomienie elementów. Ułatwia pasowanie części i utrzymanie ich pozycji do czasu wykonania właściwego połączenia.
Do czego służy zwora montażowa podczas montażu konstrukcji?
Służy do dociskania i stabilizowania elementów w trakcie ustawiania, trasowania, kontroli wymiarów oraz przygotowania do spawania lub skręcania. Jej zadaniem jest utrzymać elementy w położeniu roboczym, a nie przenosić ładunek.
Dlaczego zwora montażowa nie jest chwytakiem do przenoszenia blach?
Chwytaki transportowe mają konstrukcję i oznaczenia związane z udźwigiem oraz bezpieczeństwem podnoszenia. Zwora montażowa jest projektowana pod docisk i unieruchomienie podczas prac warsztatowych/montażowych, więc nie powinna zastępować osprzętu dźwignicowego.
Jak rozpoznać na rysunku, że narzędzie służy do docisku?
Typowe cechy to szczęki/płytki dociskowe oraz mechanizm dźwigniowy pozwalający szybko zamknąć zacisk i utrzymać nacisk. W odróżnieniu od chwytaków do podnoszenia zwykle nie widać elementów do zawieszenia ładunku ani zabezpieczeń typowych dla osprzętu dźwigowego.
Jakie są typowe zastosowania docisku w montażu konstrukcji budowlanych?
Docisk stosuje się m.in. przy pasowaniu blach i profili, ustawianiu krawędzi przed spawaniem, utrzymaniu szczeliny lub zbieżności, oraz przy czasowym unieruchomieniu elementów przed skręceniem. Dzięki temu zmniejsza się ryzyko przemieszczeń podczas pracy.
Czy zwora montażowa może zastąpić imadło?
W wielu zadaniach może je uzupełniać, bo pozwala szybko złapać element w określonej pozycji, ale nie zawsze je zastąpi. Imadło zapewnia zwykle sztywniejsze i bardziej uniwersalne mocowanie, natomiast zwora jest wygodna do montażu i pasowania większych elementów.
Jakie błędy najczęściej popełnia się przy doborze zwór montażowych?
Częsty błąd to traktowanie zwory jak osprzętu do podnoszenia albo dobór zbyt słabego docisku do grubości i sztywności elementów. Innym błędem jest złe ustawienie punktów nacisku, co może powodować przekoszenie, poślizg lub odkształcenie łączonych części.
Kiedy stosuje się chwytaki do przenoszenia blach zamiast zwór?
Chwytaki stosuje się wtedy, gdy celem jest transport blach lub kształtowników (pionowo albo poziomo) z użyciem urządzeń dźwignicowych. Zwory stosuje się, gdy celem jest montaż i docisk elementów w miejscu pracy, bez podnoszenia ich jako ładunku.
Co oznacza "sprężane połączenie doczołowe" i czemu to nie jest rola zwory?
Połączenie sprężane to sposób łączenia, w którym wytwarza się kontrolowane sprężenie (np. w elementach złącznych) dla uzyskania wymaganych parametrów pracy złącza. Zwora może pomóc w ustawieniu części, ale nie realizuje technologii sprężania ani nie stanowi samego połączenia.
Jak odpowiadać na pytania z narzędzi na egzaminie zawodowym?
Najpierw określ funkcję narzędzia: czy służy do docisku/mocowania, do cięcia, czy do transportu. Potem porównaj to z odpowiedziami i odrzuć te z innej kategorii (np. podnoszenie ładunków). W pytaniach z rysunkiem zwracaj uwagę na szczęki i mechanizm działania.
info

To pytanie poprawnie rozwiązuje 64% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Zwora montażowa dźwigniowa jest osprzętem zaciskowym: służy do chwilowego unieruchomienia i docisku elementów w trakcie pasowania oraz wykonywania połączeń."

Materiały:

  • Instrukcje BHP dotyczące prac montażowych i stosowania osprzętu pomocniczego
  • Materiały dydaktyczne z rozpoznawania narzędzi i osprzętu montażowego w budownictwie
  • Karty katalogowe i instrukcje użytkowania zacisków/zwór montażowych (część opisująca zastosowanie i ograniczenia)
