Montaż mieszany stosuje się wtedy, gdy płytka drukowana ma przygotowane pola do dwóch różnych sposobów osadzania elementów:
- SMT (powierzchniowy) – rozpoznawalny po padach lutowniczych na powierzchni laminatu, bez konieczności przeprowadzania wyprowadzeń przez otwory.
- THT (przewlekany) – rozpoznawalny po otworach (często metalizowanych), przez które przechodzą wyprowadzenia elementów.

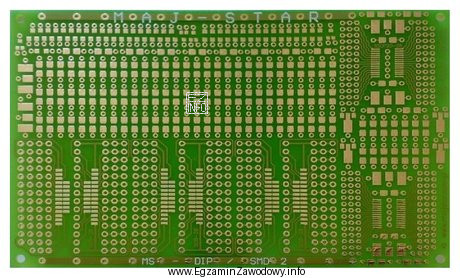

Jeżeli na płytce widać jednocześnie typowe pady pod elementy SMD oraz otwory pod elementy przewlekane, poprawną klasyfikacją jest montaż mieszany. W praktyce wpływa to na dobór procesu: część elementów może być lutowana rozpływowo (dla SMT), a część falą lub ręcznie (dla przewlekanych), zależnie od technologii i wymagań wytrzymałościowych.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- BGA to typ obudowy elementu (sposób wyprowadzeń w postaci kulek), a nie ogólny rodzaj montażu całej płytki. Płytka może być przygotowana pod BGA, ale to nadal mieści się w montażu powierzchniowym lub mieszanym.
- Montaż przewlekany byłby poprawny tylko wtedy, gdyby płytka miała wyłącznie otwory pod wyprowadzenia i brakowało padów SMT dla elementów SMD.
- Montaż powierzchniowy byłby poprawny tylko wtedy, gdyby płytka miała wyłącznie pady SMT i nie miała otworów przeznaczonych do osadzania elementów przewlekanych.
Na egzaminie warto kojarzyć: otwory → przewlekany, pady → powierzchniowy, a oba naraz → mieszany.
