KWALIFIKACJA INF6 - STYCZEŃ 2022

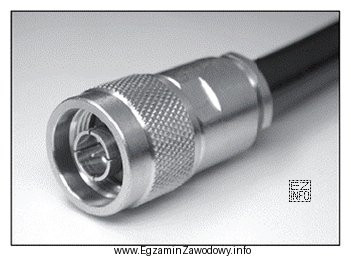

Rozpoznanie złącza w zadaniu opiera się na identyfikacji typu złącza koncentrycznego RF oraz na informacji o jego zastosowaniu w infrastrukturze radiowej. Poprawna odpowiedź to "N", ponieważ złącze typu N jest powszechnie kojarzone z torami w.cz. wymagającymi trwałego, stabilnego mechanicznie połączenia (często z gwintowanym sprzęganiem), co pasuje do zastosowań w instalacjach radiowych.

Dlaczego pozostałe odpowiedzi nie pasują:

• "F" – to złącze bardzo typowe dla instalacji RTV/SAT i sieci kablowych w budynkach (często 75 Ω), ale jego konstrukcja i typowe miejsce użycia są inne niż w profesjonalnych torach radiowych infrastruktury komórkowej. W pytaniu dodatkowo wskazano środowisko radiokomunikacyjne, co kieruje w stronę złączy "radiowych", a nie stricte "telewizyjnych".
• "TNC" – to również złącze RF, jednak jest mniejsze i ma inną charakterystyczną geometrię niż typ N; bywa mylone przez sam fakt występowania gwintu. W praktyce rozróżnia się je po gabarycie i detalach sprzęgania.
• "UHF" – nazwa może wprowadzać w błąd, bo UHF kojarzy się z pasmem częstotliwości. Istnieje też rodzina złączy określana jako UHF (np. PL-259/SO-239), ale jej budowa i typowe użycie są odmienne od złącza N i nie jest to najlepsze dopasowanie do wskazanego kontekstu infrastruktury.

Wskazówka egzaminacyjna: w pytaniach obrazkowych nie opieraj się wyłącznie na nazwie kojarzonej z telewizją lub pasmem (np. "UHF"), tylko szukaj cech mechanicznych (gwint, średnica, sposób osadzenia pinu) oraz dopasuj je do kontekstu zastosowań.
