W metrologii i kontroli jakości rozróżnia się m.in. tolerancje/odchyłki kształtu (np. prostoliniowość, płaskość) oraz tolerancje położenia (np. pozycja) i parametry związane z ruchem obrotowym (np. bicie).

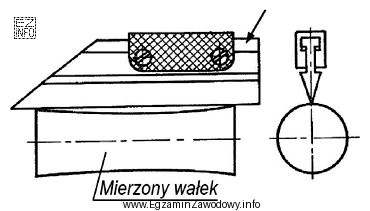

Odchyłka prostoliniowości opisuje, jak bardzo badany element odbiega od idealnie prostej linii. W praktyce dotyczy to np. krawędzi, prowadnic, tworzącej wałka albo wybranego przekroju. Dobierane narzędzie pomiarowe oraz metoda prowadzą do sprawdzenia przebiegu wzdłuż jednej osi/kierunku, a wynikiem jest informacja o "falowaniu/wygięciu" względem linii idealnej.
Dlaczego pozostałe odpowiedzi nie pasują?
- "tolerancji pozycji" nie mierzy się poprzez ocenę samego kształtu jednej linii. Pozycja dotyczy usytuowania cechy (np. otworu) względem baz i zwykle wymaga odniesienia do układu baz oraz weryfikacji położenia w przestrzeni.
- "odchyłki płaskości" dotyczy całej powierzchni: sprawdza się, czy powierzchnia mieści się między dwiema płaszczyznami równoległymi. To inny obiekt oceny niż pojedyncza linia; w płaskości analizuje się "mapę" powierzchni, a nie przebieg wzdłuż jednej linii.
- "tolerancji bicia" odnosi się do elementów obracających się (np. wałka w uchwycie) i weryfikuje się ją w warunkach obrotu, zwykle czujnikiem, obserwując zmiany wskazań podczas pełnego obrotu. To nie jest tożsame z prostoliniowością.
Wskazówka egzaminacyjna: gdy na rysunku rozpoznajesz narzędzie/metodę "przesuwu wzdłuż" i oceny jednego kierunku, myśl o prostoliniowości. Gdy kluczowe jest "obracanie" detalu i zmienność wskazań podczas obrotu, typowo chodzi o bicie. Gdy oceniany jest cały "obszar" powierzchni, częściej chodzi o płaskość.
