KWALIFIKACJA BUD14 + BUD15 - CZERWIEC 2021



PYTANIE NR 6.

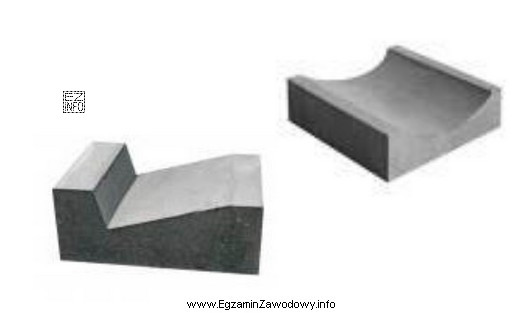

Przedstawione na rysunku prefabrykaty betonowe stosuje się do wykonania
Ilustracja przedstawia dwa prefabrykaty betonowe, które są używane w budownictwie drogowym.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prefabrykaty betonowe o przekroju korytkowym stosuje się do wykonania ścieków drogowych, czyli elementów powierzchniowego odwodnienia zbierających wodę z jezdni/pobocza i kierujących ją do wpustów lub rowów.
Rowy stokowe formuje się w gruncie, studnie chłonne to obiekty punktowe, a dreny podłużne pracują w warstwach gruntu.

Pełne wyjaśnienie:

Prefabrykowane elementy betonowe pokazywane w takich zadaniach mają zwykle postać korytek/rynien o ukształtowanym dnie i bokach. Ich podstawową funkcją jest powierzchniowe przejęcie i ukierunkowanie spływu wody z jezdni, pobocza lub skarpy wzdłuż drogi. Dlatego poprawnym zastosowaniem jest wykonanie ścieków drogowych (liniowych elementów odwodnienia przy krawędzi nawierzchni lub na poboczu).

Dlaczego pozostałe odpowiedzi nie pasują do prefabrykatów ściekowych?

  • "rowów stokowych" – rów to najczęściej urządzenie ziemne (wykop w gruncie) o przekroju trapezowym lub trójkątnym. Może być umocniony (np. płytami), ale sam "rów" nie jest z definicji prefabrykatem korytkowym. W typowych zadaniach egzaminacyjnych rów odróżnia się od ścieku tym, że jest szerszy i wykonywany w gruncie.
  • "studni chłonnych" – to obiekty punktowe służące do rozsączania wody w gruncie (zwykle w formie studni/komory z kręgów). Prefabrykaty ściekowe nie tworzą obiektu punktowego ani komory rozsączającej, tylko liniowy tor spływu.
  • "drenów podłużnych" – drenaż podłużny działa w warstwach gruntu i zwykle obejmuje rury drenarskie, obsypkę filtracyjną i geowłókniny. Jego zadaniem jest odprowadzenie wody z podłoża, a nie zbieranie wody z powierzchni nawierzchni. Korytko prefabrykowane nie spełnia funkcji drenu.

Wskazówka egzaminacyjna: jeśli na ilustracji widzisz element o kształcie "rynny" do prowadzenia strugi wody, myśl o ścieku. Jeśli widzisz rurę/warstwy filtracyjne – to drenaż. Jeśli obiekt jest "pionowy" i punktowy (kręgi) – to studnia. Jeśli to wykop o przekroju w gruncie – to rów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest ściek drogowy i do czego służy?
Ściek drogowy to element powierzchniowego odwodnienia, który zbiera wodę spływającą z jezdni lub pobocza i prowadzi ją wzdłuż drogi do wpustu, rowu lub innego odbiornika. Często wykonuje się go z prefabrykatów betonowych o kształcie korytka.
Jak rozpoznać na rysunku prefabrykaty do ścieków drogowych?
Najczęściej mają formę korytka/rynny: wyprofilowane dno, dwa boki i kształt umożliwiający prowadzenie strugi wody. W odróżnieniu od kręgów studziennych nie tworzą "komory", tylko linię odwodnienia.
Jaka jest różnica między ściekiem drogowym a rowem stokowym?
Ściek to zwykle wąski, ukształtowany element (często prefabrykowany) przy nawierzchni, który zbiera wodę z powierzchni. Rów stokowy to urządzenie ziemne wykonywane w gruncie (wykop), które przejmuje wodę z terenu lub skarpy i odprowadza ją dalej.
Dlaczego prefabrykaty betonowe są często stosowane w odwodnieniu drogowym?
Prefabrykaty dają powtarzalny kształt i spadek, są szybkie w montażu i odporne na obciążenia oraz warunki atmosferyczne. Ułatwiają utrzymanie drożności ścieku i ograniczają rozmywanie poboczy w porównaniu z samym ukształtowaniem gruntu.
Czy dreny podłużne odprowadzają wodę tak jak ścieki drogowe?
Nie. Dreny podłużne odprowadzają wodę z gruntu i warstw konstrukcyjnych (działają "pod powierzchnią"), zwykle przy użyciu rur drenarskich i warstw filtracyjnych. Ścieki drogowe zbierają wodę z powierzchni jezdni/pobocza i prowadzą ją otwartym korytem.
Kiedy stosuje się studnie chłonne w odwodnieniu drogi?
Studnie chłonne stosuje się, gdy można rozsączać wodę w gruncie (odpowiednie warunki gruntowo-wodne) i gdy jest to dopuszczalne w projekcie. To obiekty punktowe, a nie liniowe elementy jak ściek; zwykle współpracują z kanalizacją deszczową lub wpustami.
Jakie błędy najczęściej popełnia się w pytaniach o odwodnienie dróg na egzaminie?
Częste są pomyłki pojęć: rów vs ściek (oba kojarzą się z wodą), drenaż vs ściek (podziemny vs powierzchniowy) oraz wybór "studni chłonnej" tylko dlatego, że jest betonowa. Pomaga analiza: czy element jest liniowy i korytkowy, czy punktowy i komorowy.
Jak dobrać właściwe odwodnienie: rów, ściek czy drenaż?
Dobór wynika z funkcji: ściek zbiera spływ z nawierzchni, rów przejmuje i odprowadza wodę w terenie (często z większymi przepływami), a drenaż obniża uwodnienie podłoża. Na egzaminie kluczowe jest powiązanie funkcji z formą elementu.
Gdzie najczęściej lokalizuje się ścieki drogowe przy jezdni?
Ścieki lokalizuje się zwykle przy krawędzi jezdni, na styku z poboczem lub przy elementach ograniczających (np. w rejonie krawężników), tak aby przejąć wodę z powierzchni i skierować ją do wpustów, rowów lub kanałów odwadniających zgodnie z projektem.
Jak przygotować się do rozpoznawania prefabrykatów na rysunkach na egzaminie?
Najlepiej uczyć się na zestawach zdjęć/rysunków i łączyć kształt z funkcją: korytko = ściek, kręgi = studnie, rury perforowane = drenaż, przekrój w gruncie = rów. Pomaga też powtarzanie słownictwa branżowego i typowych zastosowań w pasie drogowym.
info

To pytanie poprawnie rozwiązuje 57% zdających egzamin. średnie

Materiały:

  • Podręczniki i skrypty z drogownictwa (dział: odwodnienie dróg)
  • Katalogi producentów prefabrykatów betonowych dla drogownictwa (korytka/elementy ściekowe)
  • Materiały dydaktyczne do rozpoznawania elementów pasa drogowego na zdjęciach i rysunkach
