W tego typu zadaniach kluczowe jest odróżnienie pomiarów statycznych geometrii sieci trakcyjnej od badań dynamicznej współpracy sieci z pantografem. Pomiary statyczne wykonuje się bez wpływu przejazdu pojazdu (bez oddziaływań aerodynamicznych, drgań i sił kontaktu), aby ocenić, czy sieć jest prawidłowo wyregulowana w sensie geometrycznym.

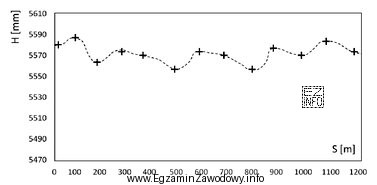

Odpowiedź "wysokości zawieszenia przewodu jezdnego w warunkach statycznych" jest właściwa, ponieważ opisuje parametr geometryczny przewodu jezdnego (jego położenie w pionie) mierzony jako wielkość statyczna. Taki wynik bywa prezentowany na wykresie w funkcji położenia w torze (np. kilometrażu/odległości) lub punktów pomiarowych.
Pozostałe propozycje nie pasują do tej interpretacji:
- "uniesienia przewodu w funkcji prędkości" dotyczy zjawiska dynamicznego zależnego od prędkości przejazdu i oddziaływania pantografu, a więc innej klasy testów i innego sposobu prezentacji danych.
- "długości przęseł" to parametr konstrukcyjno-inwentaryzacyjny (odległości między punktami podwieszenia/stanowiskami), którego zwykle nie przedstawia się jako wynik pomiaru na wykresie w sensie regulacji wysokości przewodu.
- "ugięcia prawej i lewej strony ślizgacza podczas próby z prędkością v=160km/h" opisuje zachowanie elementu pantografu (ślizgacza) w ruchu. To pomiar pojazdowy, a nie pomiar statycznej geometrii przewodu jezdnego.
Wskazówka egzaminacyjna: jeśli wykres opisuje położenie przewodu (wysokość/odchyłkę) bez odniesienia do prędkości i bez parametrów pantografu, najczęściej chodzi o pomiary statyczne sieci. Jeśli pojawia się prędkość, siła kontaktu, ugięcia ślizgacza lub oscylacje, jest to zwykle badanie dynamiczne.
