W instalacjach odnawialnych źródeł energii różne urządzenia pełnią odmienne role sterowania i nadzoru. W przypadku fotowoltaiki typowe są elementy elektroniczne odpowiedzialne za zarządzanie pracą generatora PV oraz współpracę z siecią/odbiorami (np. nadzór parametrów po stronie DC, dobór punktu pracy, kontrola przepływu energii, rejestracja i komunikacja).

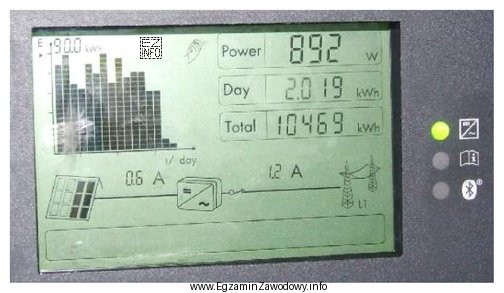

Dlatego odpowiedź "instalacji fotowoltaicznej." pasuje do urządzenia, które na ilustracji ma cechy typowe dla osprzętu PV (urządzenia montowane w torze elektrycznym instalacji, zwykle z obudową przystosowaną do pracy z prądem stałym/zmiennym, złączami i elementami sygnalizacji lub komunikacji).
Pozostałe odpowiedzi są nieadekwatne, bo:
- "pompy ciepła." – automatyka pompy ciepła jest związana z układem chłodniczym i hydrauliką (sprężarka, zawory, czujniki temperatury/przepływu), a elementy sterujące mają inną funkcję i zwykle inną architekturę połączeń niż typowy osprzęt PV.
- "siłowni wiatrowej." – układy sterowania turbin wiatrowych obejmują m.in. regulację prędkości, układy bezpieczeństwa i elementy mechaniczne (hamulce, nastawniki), co zwykle wiąże się z innymi komponentami niż w klasycznej instalacji PV.
- "instalacji kolektorów cieczowych." – kolektory słoneczne cieczowe pracują w układzie hydraulicznym; kluczowe są pompy obiegowe, czujniki temperatury i sterowniki solarne dedykowane do sterowania obiegiem oraz zabezpieczeniami przegrzewu, a nie typowe elementy toru elektrycznego PV.
Wskazówka egzaminacyjna: w pytaniach "Przedstawione urządzenie steruje pracą…" najpierw rozpoznaj rodzaj energii i medium (elektryczne DC/AC w PV vs hydraulika w kolektorach vs układ chłodniczy w pompie ciepła vs mechanika/elektromechanika w wietrze), a dopiero potem dobierz właściwą instalację.
