KWALIFIKACJA ELE5 - PAŹDZIERNIK 2016



PYTANIE NR 19.

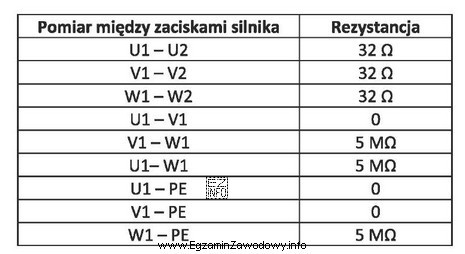

Przedstawione w tabeli wyniki pomiarów rezystancji uzwojeń i izolacji silnika trójfazowego wskazują na
Przedstawione w tabeli wyniki pomiarów rezystancji uzwojeń i izolacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W tabeli wyniki pomiarów rezystancji izolacji między uzwojeniami U1 - PE i V1 - PE wynoszą 0 Ω, co wskazuje na to, że izolacja między tymi uzwojeniami a obudową silnika (PE) jest uszkodzona. Pozostałe pomiary rezystancji izolacji są na poziomie 5 MΩ, co jest wartością typową dla sprawnej izolacji.
