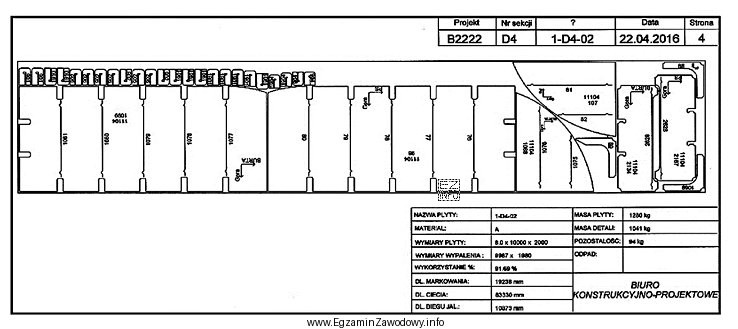

W budownictwie okrętowym stosuje się różne typy dokumentów technicznych, zależnie od etapu pracy. "Karta wykroju" jest typowym dokumentem warsztatowym, wykorzystywanym przy przygotowaniu elementów do wykonania z materiału (najczęściej do operacji cięcia/wykrawania). Jej sens polega na tym, aby pracownik na produkcji otrzymał zebrane w jednym miejscu dane potrzebne do wykonania wykroju elementu.
"Fragment rysunku konstrukcyjnego" odnosi się do dokumentacji projektowej: pokazuje rozwiązanie konstrukcyjne, zależności geometryczne oraz wymagania projektowe. Taki rysunek nie jest zwykle bezpośrednią "kartą pracy" dla procesu cięcia pojedynczych wyrobów.
"Szkic montażowy detali dna" dotyczy z kolei etapu montażu (składania) elementów w węzeł/sekcję, wskazując układ detali, ich orientację i kolejność lub sposób zestawienia. To inny cel niż przygotowanie wykroju.
"Rysunek szablonów do prefabrykacji sekcji" wiąże się z przygotowaniem szablonów/trasowaniem pod prefabrykację. Taki dokument wspiera wykonywanie wzorców lub kontroli kształtu, a nie jest tym samym co karta wykroju przypisana do wycięcia konkretnego elementu.
Na egzaminie warto zapamiętać: jeśli dokument służy bezpośrednio do wycięcia elementu z materiału, najczęściej będzie kwalifikowany jako karta wykroju, a nie rysunek konstrukcyjny czy szkic montażowy.
