KWALIFIKACJA MOT1 - CZERWIEC 2019

PYTANIE NR 14.

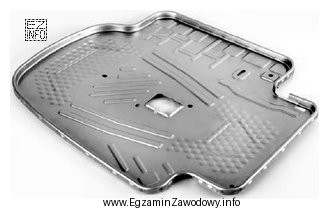

Przedstawiony na rysunku element nadwozia pojazdu wykonany jest metodą
Ilustracja przedstawia element nadwozia pojazdu, który jest wykonany metodą tłoczenia.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Tłoczenie to kształtowanie blachy w narzędziu (stempel–matryca), typowe dla elementów nadwozia o złożonej geometrii, przetłoczeniach i wyobleniach.
"Gięcie" dotyczy głównie prostych zagięć na krawędziach, "zwijanie" tworzy zwoje/rolki, a "żłobienie" wykonuje rowki lub przetłoczenia liniowe o innym charakterze niż pełny kształt z matrycy.

Pełne wyjaśnienie:

W elementach nadwozia wykonywanych przemysłowo bardzo często spotyka się tłoczenie, czyli kształtowanie arkusza blachy w narzędziu składającym się z matrycy i stempla. Proces ten pozwala uzyskać złożoną, przestrzenną geometrię: wyoblenia, przetłoczenia usztywniające, lokalne wzmocnienia i charakterystyczne przejścia promieniowe. Dlatego, jeżeli na rysunku widać element o "karoseryjnym" kształcie (nie tylko jedno załamanie, lecz forma przestrzenna), najbardziej właściwą metodą jest tłoczenie.

Odpowiedź "zwijania" jest nieprawidłowa, bo zwijanie odnosi się do formowania blachy w kształt zwoju/rolki, zawiniętej krawędzi lub elementu o przekroju zbliżonym do walca. Takie operacje nie służą do wytwarzania typowych, dużych przetłaczanych fragmentów poszycia.

Odpowiedź "gięcia" także nie pasuje do elementów o złożonej bryle: gięcie daje najczęściej pojedyncze lub wielokrotne zagięcia wzdłuż linii, z relatywnie stałym promieniem gięcia. Stosuje się je np. do prostych profili, rantów i zakładek, ale nie do pełnego ukształtowania przestrzennego panelu karoserii.

Odpowiedź "żłobienia" jest błędna, ponieważ żłobienie dotyczy wykonywania rowków/żłobków lub wąskich przetłoczeń (często liniowych), a nie kompleksowego nadania kształtu całemu elementowi. W praktyce żłobienie może wystąpić jako operacja uzupełniająca, ale nie opisuje głównej metody wykonania typowego elementu poszycia nadwozia.

Wskazówka egzaminacyjna: gdy widzisz element "wyciągnięty" w przestrzeń z łagodnymi promieniami i przetłoczeniami usztywniającymi, najpierw rozważ tłoczenie; gdy dominuje jedna linia zagięcia lub rant, wtedy częściej będzie to gięcie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Tłoczenie to kształtowanie arkusza blachy w narzędziu (stempel i matryca), zwykle na prasie. Pozwala uzyskać przestrzenny kształt panelu nadwozia oraz przetłoczenia usztywniające. To typowa metoda produkcji seryjnej poszyć i wzmocnień karoserii.
Najczęściej wskazują na to: złożona bryła (nie tylko jedno zagięcie), łagodne promienie przejść, wyoblenia oraz przetłoczenia o różnej głębokości. Taki kształt trudno uzyskać samym gięciem, więc zwykle wymaga narzędzia tłoczącego na prasie.
Gięcie tworzy zagięcie wzdłuż linii (z określonym promieniem), np. rant lub profil. Tłoczenie nadaje elementowi formę przestrzenną w matrycy i pozwala wykonać wyoblenia oraz przetłoczenia usztywniające. W nadwoziach złożone panele zwykle są tłoczone.
Ponieważ tłoczenie umożliwia szybkie i powtarzalne wytwarzanie elementów o skomplikowanej geometrii, przy zachowaniu jakości i wymiarów. Dodatkowo przetłoczenia uzyskane w procesie mogą usztywniać panel, co poprawia sztywność i własności eksploatacyjne nadwozia.
Zwijanie bywa stosowane do formowania zawinięć, krawędzi, tulei lub elementów o przekroju zbliżonym do walca. Typowe duże panele poszycia (drzwi, błotnik, poszycie) mają złożony kształt i zwykle powstają przez tłoczenie, a nie przez zwijanie.
Żłobienie to wykonywanie rowków/żłobków lub wąskich przetłoczeń, zwykle wzdłuż linii. Stosuje się je m.in. do usztywniania, prowadzenia krawędzi lub przygotowania połączeń. Nie zastępuje ono tłoczenia, gdy trzeba ukształtować cały panel w formę przestrzenną.
Częsty błąd to uznawanie każdej zmiany kształtu blachy za "gięcie". Warto sprawdzić, czy element ma tylko proste zagięcia i równe promienie (gięcie), czy raczej bryłę z wyobleniami i przetłoczeniami o różnych kierunkach (tłoczenie).
Proces na prasie sugerują: przetłoczenia wzmacniające, lokalne kieszenie, wyciągnięte fragmenty, złożone krzywizny i łagodne przejścia promieniowe. Takie cechy zwykle powstają w narzędziu tłoczącym, a nie poprzez ręczne lub proste warsztatowe gięcie.
Pomaga dobrać technikę odtworzenia kształtu: przetłoczenia z tłoczenia często trzeba odtworzyć narzędziami do przetłoczeń lub metodami kształtowania miejscowego. Przy elementach giętych ważne jest utrzymanie linii zagięcia i promienia. To wpływa na jakość i czas naprawy.
Najlepiej porównywać zdjęcia/rysunki elementów: osobno panele tłoczone, osobno profile gięte i elementy ze zwijanymi krawędziami. Twórz listę cech rozpoznawczych (bryła, promienie, przetłoczenia, zawinięcia). Ćwicz na realnych częściach nadwozia w warsztacie.
info

To pytanie poprawnie rozwiązuje 47% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że tłoczenie to kształtowanie blachy w narzędziu (stempel–matryca), typowe dla elementów nadwozia o złożonej geometrii, przetłoczeniach i wyobleniach.

Źródła:

  • Wikipedia (PL): "Tłoczenie" – opis procesu i zastosowań, https://pl.wikipedia.org/wiki/T%C5%82oczenie (dostęp: 2026-02-27)
  • Wikipedia (PL): "Gięcie" – obróbka plastyczna i charakter procesu, https://pl.wikipedia.org/wiki/Gi%C4%99cie (dostęp: 2026-02-27)
  • Wikipedia (PL): "Obróbka plastyczna" – klasyfikacja procesów obróbki plastycznej, https://pl.wikipedia.org/wiki/Obr%C3%B3bka_plastyczna (dostęp: 2026-02-27)

Materiały:

  • Podręczniki i skrypty z technologii blacharstwa samochodowego (obróbka plastyczna blach)
  • Materiały dydaktyczne o procesach: tłoczenie, gięcie, zwijanie, żłobienie
  • Katalogi/opracowania narzędzi blacharskich i opisów śladów procesów na elementach

Aktualizacja pytania: 31.03.2026
