W układach hydrauliki siłowej maszyn do robót ziemnych i drogowych elementem wykonawczym bardzo często jest siłownik hydrauliczny. Wersja dwustronnego działania ma dwie komory robocze: jedną po stronie tłoka i drugą po stronie tłoczyska. Dzięki temu może:
- wysuwać tłoczysko pod wpływem ciśnienia (zasilenie komory "bez tłoczyska"),
- oraz wsuwać tłoczysko także pod wpływem ciśnienia (zasilenie komory "z tłoczyskiem").

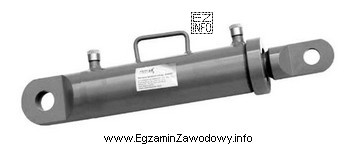

Dlatego, jeśli na rysunku przedstawiono pełny zespół siłownika (korpus/cylinder z tłoczyskiem) oraz cechy wskazujące na sterowanie w obu kierunkach (typowo spotyka się dwa przyłącza robocze), poprawnym rozpoznaniem jest "siłownik hydrauliczny dwustronnego działania".
Odpowiedź "tłoczysko siłownika jednostronnego działania" jest błędna z dwóch powodów. Po pierwsze, tłoczysko to tylko część siłownika, a pytanie dotyczy elementu układu jako całości. Po drugie, samo tłoczysko nie przesądza o tym, czy siłownik jest jedno- czy dwustronnego działania.
Odpowiedź "siłownik hydrauliczny jednostronnego działania" opisuje siłownik, w którym praca pod ciśnieniem zachodzi zasadniczo w jednym kierunku, a powrót realizuje np. ciężar, sprężyna lub obciążenie zewnętrzne. Taki typ stosuje się w innych zastosowaniach i ma inne cechy rozpoznawcze niż typ dwustronny.
Odpowiedź "siłownik pneumatyczny jednostronnego działania" jest niezgodna z identyfikacją elementu układu hydraulicznego: pneumatyka wykorzystuje sprężone powietrze i zwykle występuje w innych układach, z innymi oznaczeniami i osprzętem. Na egzaminie warto zapamiętać zasadę: hydraulika = olej pod ciśnieniem, duże siły; pneumatyka = powietrze, mniejsze siły i inne instalacje.
Wskazówka egzaminacyjna: gdy zadanie opiera się na rysunku, najpierw ustal, czy pokazano część (np. tłoczysko) czy zespół (siłownik), a dopiero potem rozstrzygaj typ działania (jedno- lub dwustronne) na podstawie cech konstrukcyjnych.
