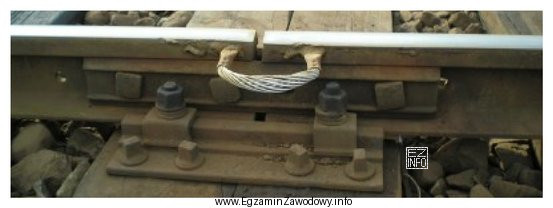

Łącznik szynowy to element montowany na szynach (zwykle w miejscu połączenia lub w pobliżu złącz), którego podstawową rolą jest zapewnienie ciągłości elektrycznej między fragmentami toru. W liniach zelektryfikowanych szyny pełnią nie tylko funkcję mechaniczną prowadzenia zestawów kołowych, ale także mogą stanowić drogę przepływu prądu powrotnego z pojazdu trakcyjnego do źródła zasilania.
Dlatego odpowiedź "sieci powrotnej" jest właściwa: łącznik jest typowym osprzętem wspierającym przewodzenie w torze (ciągłość i niska rezystancja połączenia), co jest kluczowe dla poprawnej pracy układu zasilania i ograniczania niepożądanych zjawisk (np. lokalnych przegrzań na złych stykach).
Pozostałe odpowiedzi opisują inne obszary infrastruktury:
- "liczników osi" – liczniki osi to urządzenia detekcyjne używane w srk do stwierdzania zajętości odcinka na podstawie zliczania osi; łącznik szynowy nie jest czujnikiem ani elementem zliczającym.
- "obwodu sygnałowego" – obwody sygnałowe (w praktyce związane z transmisją informacji/sterowaniem) nie są tym samym co obwód powrotny trakcji; łącznik szynowy jest elementem przewodzącym w torze, a nie elementem sygnalizacji.
- "samoczynnego hamowania pociągu" – systemy samoczynnego hamowania dotyczą funkcji bezpieczeństwa/sterowania ruchem, a nie zapewniania ciągłości prądowej połączeń szyn.
Wskazówka egzaminacyjna: jeśli na rysunku widzisz element łączący elektrycznie dwie części szyny lub omijający słaby styk złącza, najczęściej testowana jest wiedza o ciągłości przewodzenia i roli szyn w sieci powrotnej, a nie o czujnikach srk.
