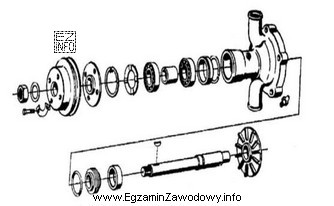

W silnikach stosowanych w pojazdach i maszynach rolniczych wyróżnia się kilka podstawowych układów, które łatwo pomylić, jeśli patrzy się tylko na ogólny kształt elementu. W tym zadaniu chodzi o wskazanie, do jakiego układu silnika należy pokazany podzespół. Poprawna odpowiedź brzmi: "chłodzenia,".
Dlaczego "chłodzenia,"?
Układ chłodzenia ma za zadanie utrzymywać właściwą temperaturę pracy silnika przez odprowadzanie nadmiaru ciepła. Typowo obejmuje elementy związane z obiegiem cieczy chłodzącej oraz wymianą ciepła (m.in. chłodnica, przewody, króćce, obudowy, pompa cieczy, termostat). Jeżeli na rysunku rozpoznajesz część związaną z przepływem płynu chłodzącego albo z rozpraszaniem ciepła, klasyfikacja do układu chłodzenia jest właściwa.
Dlaczego pozostałe odpowiedzi są błędne?
- "zasilania," dotyczy doprowadzenia paliwa (zbiornik, przewody paliwowe, pompa paliwa, filtr paliwa, wtryskiwacze/gaźnik). Elementy tego układu pracują z paliwem, a nie z czynnikiem chłodzącym.
- "dolotu." dotyczy doprowadzenia powietrza (filtr powietrza, przewody dolotowe, kolektor dolotowy, turbosprężarka/intercooler w niektórych konstrukcjach). Cechą charakterystyczną są kanały powietrzne i połączenia z układem ssącym.
- "smarowania." obejmuje obieg oleju (miska olejowa, pompa oleju, filtr oleju, kanały olejowe). Elementy tego układu są związane z olejem silnikowym i jego ciśnieniem oraz filtracją.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, zadaj sobie pytanie: z jakim medium pracuje ten element (płyn chłodzący, paliwo, powietrze, olej) oraz jaką pełni funkcję (wymiana ciepła, filtracja, tłoczenie, doprowadzanie). To zwykle pozwala odróżnić układ chłodzenia od smarowania, zasilania i dolotu nawet przy podobnych kształtach części.
