KWALIFIKACJA ELM2 - CZERWIEC 2018 (test 2)



PYTANIE NR 4.
Przedstawiony na rysunku preparat służy do

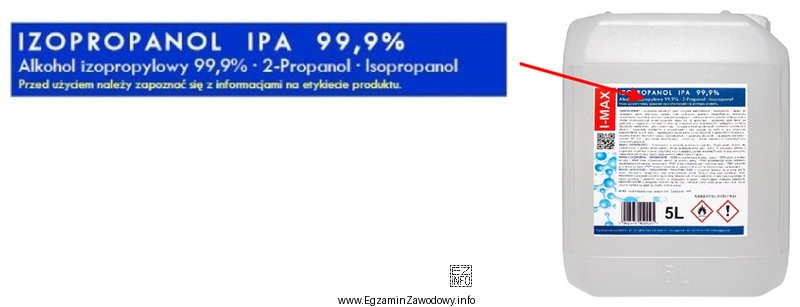

Ilustracja przedstawia etykietę produktu chemicznego, który jest izopropanolem IPA o czystości 99,9%.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Preparaty do czyszczenia PCB służą do usuwania zabrudzeń, tłuszczów i pozostałości (np. po lutowaniu) z powierzchni płytki.
Opcje związane z maskowaniem laminatu i nakładaniem maski przeciwlutowej dotyczą etapów wytwarzania PCB, a "wytrawianie mozaiki połączeń" odnosi się do procesu trawienia, nie do czyszczenia.

Pełne wyjaśnienie:

W zadaniu rozpoznajesz przeznaczenie preparatu widocznego na rysunku. Odpowiedź "czyszczenia płytek drukowanych" jest poprawna wtedy, gdy pokazany środek jest typowym preparatem serwisowym do elektroniki (cleaner), stosowanym do usuwania zanieczyszczeń z PCB.

Dlaczego "czyszczenia płytek drukowanych" jest właściwe?

  • Czyszczenie PCB to czynność eksploatacyjno-serwisowa: usuwa się zabrudzenia, tłuste osady, kurz oraz pozostałości po procesach montażowych (np. resztki topnika po lutowaniu).
  • Taki preparat nie zmienia geometrii ścieżek ani nie tworzy trwałej warstwy ochronnej jak maska; jego rola to przywrócenie czystości powierzchni i poprawa niezawodności (mniej upływności, lepsza inspekcja, lepsze przyleganie ewentualnych powłok).

Dlaczego pozostałe odpowiedzi nie pasują?

  • "Maskowania laminatu przed trawieniem" dotyczy technologii wykonywania płytek (np. użycia fotorezystu lub innej warstwy ochronnej). Jest to etap produkcyjny: zabezpiecza wybrane obszary miedzi przed działaniem środka trawiącego. To nie jest typowa funkcja preparatu czyszczącego.
  • "Nałożenia maski przeciwlutowej" oznacza wytworzenie trwałej warstwy (zwykle polimerowej) chroniącej ścieżki i ograniczającej zwarcia podczas lutowania. Maska to materiał/powłoka, a nie preparat do zmywania zabrudzeń.
  • "Wytrawiania mozaiki połączeń" opisuje proces chemicznego usuwania miedzi w celu uzyskania ścieżek. Do tego używa się trawiaczy, a nie środków czyszczących. Trawienie zmienia strukturę przewodników, czyszczenie jedynie usuwa zanieczyszczenia.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się terminy "trawienie", "maska", "laminat", często dotyczą one produkcji PCB. "Czyszczenie" jest typowo związane z serwisem/montażem i utrzymaniem jakości po lutowaniu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest preparat do czyszczenia płytek drukowanych?
To środek chemiczny używany do usuwania z PCB zabrudzeń, tłustych osadów i pozostałości po montażu (np. po lutowaniu). Jego celem jest poprawa czystości, ułatwienie kontroli jakości i ograniczenie problemów takich jak upływności czy korozja.
Jak odróżnić środek do czyszczenia PCB od trawiacza?
Środek do czyszczenia usuwa zabrudzenia, ale nie powinien rozpuszczać miedzi ani zmieniać ścieżek. Trawiacz służy do chemicznego usuwania miedzi w procesie wytwarzania PCB. W praktyce trawiacze są "procesowe", a cleanery "serwisowe".
Dlaczego czyszczenie PCB jest ważne po lutowaniu?
Pozostałości topnika i brud mogą powodować prądy upływu, pogorszenie izolacji, problemy z lakierowaniem oraz przyspieszoną korozję. Czysta płytka ułatwia też oględziny połączeń i diagnostykę usterek, co jest kluczowe w pracy technika elektronika.
Co oznacza "maska przeciwlutowa" na płytce drukowanej?
To trwała powłoka ochronna nanoszona na PCB, zwykle w kolorze zielonym, która zabezpiecza ścieżki i pola miedziane oraz zmniejsza ryzyko zwarć podczas lutowania. Maska nie jest preparatem do mycia; to warstwa pozostająca na płytce.
Kiedy stosuje się maskowanie laminatu przed trawieniem?
Maskowanie wykonuje się podczas wytwarzania płytek, aby ochronić wybrane obszary miedzi przed działaniem trawiacza. Dzięki temu po trawieniu pozostaje żądany wzór ścieżek. To etap technologiczny produkcji PCB, a nie czynność czyszczenia po montażu.
Jakie są typowe błędy przy takich pytaniach obrazkowych?
Najczęstsze pomyłki to utożsamianie każdej chemii do PCB z "trawieniem" albo "maską", bo te pojęcia kojarzą się z produkcją. Drugi błąd to zgadywanie po kolorze opakowania zamiast analizowania funkcji: czyszczenie vs nakładanie powłoki vs proces trawienia.
Czy środek do czyszczenia PCB może służyć do trawienia ścieżek?
Nie. Preparat do czyszczenia ma usuwać zabrudzenia i pozostałości, ale nie powinien rozpuszczać miedzi. Trawienie wymaga trawiacza o odpowiednich właściwościach chemicznych. Użycie niewłaściwego środka może uszkodzić PCB lub nie dać żadnego efektu technologicznego.
Jakie są skutki pozostawienia zabrudzeń na płytce drukowanej?
Zabrudzenia i pozostałości mogą powodować niestabilną pracę układu (np. przez upływności), zwiększać ryzyko korozji, utrudniać naprawę i kontrolę lutów oraz pogarszać przyczepność ewentualnych powłok ochronnych. W skrajnych przypadkach prowadzą do awarii urządzenia.
Jak przygotować się do pytań o chemię i procesy PCB na egzaminie?
Ucz się etapów: przygotowanie laminatu, maskowanie, trawienie, wiercenie, nakładanie maski przeciwlutowej oraz czynności serwisowe jak czyszczenie po lutowaniu. Pomaga porównywanie: co jest procesem produkcyjnym, a co czynnością montażową/utrzymaniową.
Jakie odpowiedzi najłatwiej ze sobą pomylić w tym pytaniu?
Najłatwiej pomylić "czyszczenie płytek drukowanych" z hasłami o maskach, bo wszystkie dotyczą PCB. Klucz to rozróżnienie celu: czyszczenie usuwa zanieczyszczenia, maskowanie i maska tworzą warstwę ochronną, a trawienie usuwa miedź i tworzy ścieżki.
