KWALIFIKACJA ELM3 - CZERWIEC 2017 (test 2)



PYTANIE NR 7.

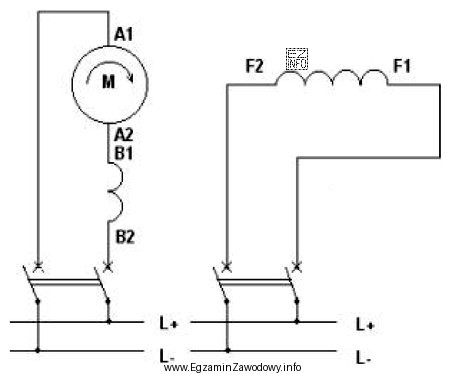

Przedstawiony na rysunku schemat podłączenia dwóch niezależnych źródeł napięcia stałego jest stosowany do zasilania silnika prądu stałego
Przedstawiony na rysunku schemat podłączenia dwóch niezależnych ź
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym schemacie widzimy dwa niezależne źródła napięcia stałego, które są podłączone do silnika. Silnik obcowzbudny charakteryzuje się tym, że jego uzwojenie wzbudzenia jest zasilane z niezależnego źródła napięcia, co jest zgodne z przedstawionym schematem. W silnikach bocznikowych, szeregowych i szeregowo-bocznikowych uzwojenie wzbudzenia jest zasilane z tego samego źródła co uzwojenie twornika, co różni się od przedstawionej konfiguracji.
