Na schematach elektrycznych pojazdów bezpiecznik jest elementem zabezpieczającym obwód przed skutkami zwarcia lub przeciążenia. Jego rola polega na tym, że przy zbyt dużym natężeniu prądu przerywa obwód, chroniąc przewody i odbiorniki przed przegrzaniem i uszkodzeniem. Dlatego rozpoznanie symbolu bezpiecznika na rysunku jest kluczowe w diagnostyce "braku zasilania" (np. nie działa radio, gniazdo 12 V, oświetlenie).
Dlaczego "bezpiecznik" jest poprawny?

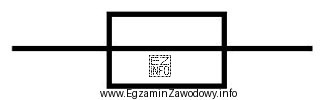

Symbol bezpiecznika na schemacie identyfikuje element ochronny znajdujący się w torze prądowym. W praktyce, gdy dany odbiornik nie działa, jednym z pierwszych kroków jest sprawdzenie bezpiecznika i zasilania po obu jego stronach (pomiary napięcia), a schemat pomaga ustalić, który bezpiecznik odpowiada za dany obwód.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Wyłącznik – dotyczy elementu łączeniowego sterowanego ręcznie lub mechanicznie. Jego symbol zwykle pokazuje styki, stan otwarty/zamknięty lub mechanizm przełączania. Funkcja wyłącznika to sterowanie pracą odbiornika, a nie ochrona nadprądowa.
- Opornik – jest elementem biernym ograniczającym prąd lub dzielącym napięcie. Ma odmienny symbol graficzny (zależny od konwencji), ale zawsze jednoznacznie wskazuje rezystancję, a nie zabezpieczenie topikowe.
- Przewodnik – na schemacie przewód/połączenie przedstawia się zwykle jako linia łącząca elementy, ewentualnie z oznaczeniami złączy. Nie jest to "oddzielny element" typu zabezpieczenie czy rezystor, tylko część połączeń obwodu.
Wskazówka egzaminacyjna: jeśli pytanie dotyczy symbolu, nie kieruj się intuicją nazwy ("to przerywa obwód, więc wyłącznik"), tylko funkcją elementu: bezpiecznik przerywa obwód samoczynnie przy nadprądzie, a wyłącznik robi to na polecenie użytkownika lub sterownika.
