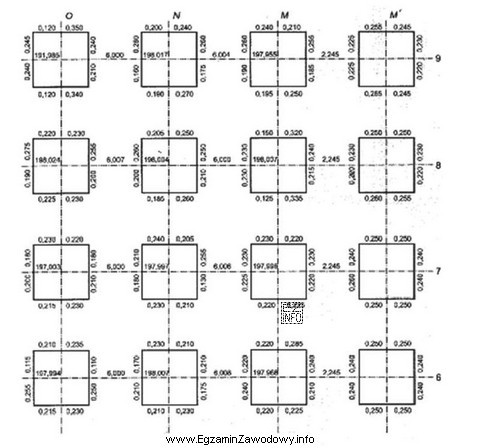

Pytanie sprawdza umiejętność interpretacji szkicu pomiaru kontrolnego wykonywanego na budowie. W geodezji inżynieryjnej kontrola polega m.in. na sprawdzeniu, czy wykonane elementy posadowienia znajdują się w położeniu zgodnym z projektem (w planie) oraz czy mają właściwe rzędne (w wysokości).
Stopy fundamentowe to zazwyczaj pojedyncze, punktowo rozmieszczone elementy posadowienia (np. pod słupy). Na szkicach i w pomiarach kontrolnych często analizuje się położenie charakterystycznych punktów stopy (np. naroży, osi słupa, punktów odniesienia) oraz ich wysokości. Taki charakter "oddzielnych" fundamentów odróżnia je od ław.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Ław fundamentowych" – ławy mają charakter ciągły (ciągną się pod ścianami). Szkic dotyczący ław zwykle odzwierciedla dłuższe odcinki i przebieg wzdłuż osi ścian, a nie pojedyncze, odseparowane elementy.
- "Deskowań fundamentów" – deskowanie to element technologii wykonania (tymczasowa forma do betonu), a nie docelowy rodzaj posadowienia. W zadaniach identyfikacyjnych zwykle rozróżnia się typ fundamentu, nie osprzęt wykonawczy.
- "Ram żelbetowych" – rama żelbetowa jest elementem konstrukcji nadziemnej lub układu nośnego (słupy i rygle), a nie samym posadowieniem. Pomiar kontrolny ram dotyczyłby osi i geometrii elementów konstrukcyjnych, a nie typów fundamentów.
Wskazówka egzaminacyjna: gdy widzisz odpowiedzi z tej samej "rodziny" pojęć (stopy/ławy) oraz odpowiedzi technologiczne lub konstrukcyjne (deskowanie/rama), najpierw zdecyduj, czy szkic dotyczy posadowienia czy elementów nadziemnych/technologii. Dopiero potem wybieraj wariant szczegółowy.
