Złącze modularne (wtyk męski, typowo 8P8C potocznie nazywany RJ-45) jest standardowo używane do zakańczania miedzianej skrętki w okablowaniu strukturalnym i w sieciach Ethernet. Sam fakt użycia takiego wtyku wyklucza przewody światłowodowe oraz koncentryczne, ponieważ one mają inne rozwiązania złączowe i inną budowę żył.
Oznaczenia typu U/UTP i F/UTP opisują ekranowanie kabla. W U/UTP nie ma żadnego ekranu (ani wokół całego kabla, ani wokół par) – jest to typowa "nieekranowana skrętka". W F/UTP występuje ekran ogólny (najczęściej folia) wokół całej wiązki par, natomiast same pary nie są ekranowane indywidualnie (UTP na poziomie par).

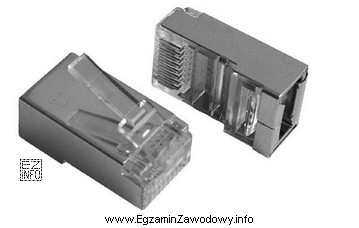

Jeżeli na rysunku wtyku widać cechy typowe dla połączeń ekranowanych (np. metalizowaną obudowę/ekran wtyku lub elementy kontaktu z ekranem), to oznacza to, że przewód powinien mieć ekran ogólny – dlatego poprawną odpowiedzią jest F/UTP.
- "koncentrycznego" jest błędne: koncentryk ma centralną żyłę, dielektryk i ekran oplot/folię, a zakończenia realizuje się innymi złączami niż modularne 8P8C.
- "światłowodowego" jest błędne: światłowód przenosi sygnał światłem, ma włókno i złącza światłowodowe, a nie wtyki RJ-45.
- "U/UTP" jest błędne w sytuacji, gdy na rysunku rozpoznawalne jest ekranowanie po stronie wtyku; U/UTP nie współpracuje z ekranem, bo go nie posiada.
Wskazówka egzaminacyjna: w zadaniach obrazkowych zwracaj uwagę na elementy metalowe i sposób wykonania wtyku – często to jedyny sygnał, czy chodzi o wersję ekranowaną (F/UTP) czy nieekranowaną (U/UTP).
