KWALIFIKACJA ELM2 - CZERWIEC 2018



PYTANIE NR 2.

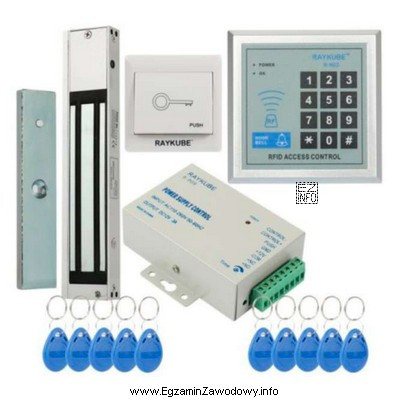

Przedstawiony na rysunku zestaw podzespołów stosuje się w
Ilustracja przedstawia zestaw podzespołów stosowanych w systemach kontroli dostępu, co jest zgodne z podaną odpowiedzią do
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zestaw podzespołów pokazywany na rysunkach tego typu odpowiada typowej architekturze kontroli dostępu: element identyfikacji użytkownika, moduł sterujący oraz element wykonawczy współpracujący z drzwiami/bramą.
Automatyka przemysłowa, TV satelitarna i sieci komputerowe używają innych charakterystycznych urządzeń i złączy funkcjonalnych.

Pełne wyjaśnienie:

W systemach kontroli dostępu spotyka się powtarzalny zestaw funkcjonalny: element identyfikacji (np. czytnik), urządzenie decyzyjne/sterujące (kontroler) oraz element wykonawczy współpracujący z przejściem (np. elektrozaczep, zwora) wraz z właściwym zasilaniem. Dlatego odpowiedź "systemach kontroli dostępu." pasuje do zestawu podzespołów, który na rysunku tworzy komplet do realizacji kontroli przejścia.

Pozostałe odpowiedzi są typowymi "pułapkami" wynikającymi z mylenia dziedzin instalacji niskoprądowych:

  • "sieciach automatyki przemysłowej." – w automatyce przemysłowej dominują sterowniki PLC, moduły I/O, elementy wykonawcze procesowe oraz aparatura przemysłowa. Nawet jeśli część elementów może wyglądać podobnie (moduły, zasilanie), cel systemu i dobór urządzeń są inne niż przy kontroli przejścia.
  • "instalacjach telewizji satelitarnej." – typowe są konwertery, multiswitche, osprzęt antenowy i rozgałęźniki RF. Zestawy do TV-SAT rozpoznaje się po innym typie okablowania i osprzętu (tor w.cz.), a nie po elementach kojarzonych z kontrolą drzwi.
  • "rozległych sieciach komputerowych." – sieci komputerowe to urządzenia transmisyjne (przełączniki, routery), okablowanie strukturalne i osprzęt teleinformatyczny. Same "moduły" lub "zasilanie" nie czynią zestawu rozwiązaniem dla LAN/WAN; w kontroli dostępu kluczowe są elementy identyfikacji i sterowania przejściem.

Na egzaminie warto analizować funkcję całego zestawu, a nie jednego elementu. Jeżeli w komplecie widać elementy typowe dla identyfikacji użytkownika i sterowania przejściem, najbardziej właściwą klasyfikacją są systemy kontroli dostępu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest system kontroli dostępu i do czego służy?
System kontroli dostępu to instalacja, która decyduje, kto może wejść do strefy (np. drzwi, brama), na podstawie identyfikacji użytkownika. Typowo obejmuje czytnik, kontroler oraz element wykonawczy (np. elektrozaczep/zworę) i zasilanie, aby fizycznie odblokować przejście.
Jakie elementy najczęściej wchodzą w skład kontroli dostępu w budynku?
Najczęściej spotkasz: czytnik (karta/pastylka/klawiatura), kontroler podejmujący decyzję, element wykonawczy przy drzwiach (zwora lub elektrozaczep), przycisk wyjścia oraz zasilacz (często buforowy). Razem tworzą komplet do sterowania przejściem.
Dlaczego kontrola dostępu bywa mylona z automatyką przemysłową?
Obie dziedziny używają modułów sterujących, przekaźników i zasilaczy, więc wygląd urządzeń może być podobny. Różnica tkwi w funkcji: kontrola dostępu steruje przejściem i identyfikuje osoby, a automatyka przemysłowa steruje procesem technologicznym (czujniki, napędy, PLC).
Jak rozpoznać na rysunku, że to zestaw do kontroli dostępu?
Szukaj elementów kojarzonych z przejściem: modułu identyfikacji (np. czytnik), sterownika/kontrolera oraz elementu wykonawczego do drzwi (zwora/elektrozaczep). Jeśli zestaw jest zorientowany na "kto i kiedy otwiera", a nie na transmisję danych czy tor RF, to wskazuje na kontrolę dostępu.
Co odróżnia instalację TV satelitarnej od kontroli dostępu?
TV-SAT jest instalacją sygnałową w.cz. i zwykle obejmuje antenę, konwerter, multiswitch, rozgałęźniki i przewody koncentryczne. Kontrola dostępu to sterowanie przejściem i identyfikacja użytkownika, więc typowe są czytniki, kontrolery, przekaźniki oraz elementy przy drzwiach (zwora/elektrozaczep).
Czy kontroler dostępu działa jak przełącznik sieci komputerowej?
Nie. Przełącznik sieciowy służy do przesyłania danych w LAN, a kontroler dostępu podejmuje decyzję o otwarciu przejścia na podstawie uprawnień i steruje wyjściem (np. przekaźnikiem). Nawet jeśli kontroler komunikuje się po Ethernet, jego rola i sygnały I/O są inne niż w sprzęcie sieciowym.
Jakie błędy najczęściej popełnia się w takich pytaniach obrazkowych?
Najczęściej: wybór odpowiedzi na podstawie jednego elementu (np. "jest zasilacz, więc to sieć"), ignorowanie funkcji pozostałych modułów oraz mylenie branż instalacji niskoprądowych. Pomaga analiza: identyfikacja użytkownika + sterowanie przejściem + element przy drzwiach.
Kiedy w kontroli dostępu stosuje się zworę lub elektrozaczep?
Stosuje się je, gdy system ma fizycznie zablokować lub odblokować drzwi. Zwora elektromagnetyczna jest popularna w drzwiach bez tradycyjnego zamka, a elektrozaczep współpracuje z mechaniką zamka w ościeżnicy. Dobór zależy od konstrukcji drzwi, wymagań bezpieczeństwa i sposobu ewakuacji.
Jakie zasilanie jest typowe dla systemów kontroli dostępu?
Często spotyka się zasilanie niskonapięciowe prądu stałego dla elektroniki sterującej oraz elementów wykonawczych. W praktyce wykorzystuje się też zasilacze buforowe (z akumulatorem), aby system działał podczas zaniku zasilania sieciowego i mógł utrzymać kontrolę przejść zgodnie z przyjętą logiką pracy.
Jak przygotować się do egzaminu, gdy pytania odnoszą się do rysunków podzespołów?
Ucz się rozpoznawać urządzenia po funkcji i typowych zestawieniach: co jest wejściem (identyfikacja), co jest sterowaniem (kontroler), a co wykonaniem (zamek/zwora). Przeglądaj zdjęcia i schematy w kartach katalogowych oraz ćwicz dopasowanie "zestaw elementów → zastosowanie".
info

Około 62% zdających odpowiada poprawnie na to pytanie. średnie

Materiały:

  • Dokumentacje techniczno-ruchowe (DTR) typowych kontrolerów dostępu i czytników
  • Karty katalogowe elektrozaczepów/zwór elektromagnetycznych i zasilaczy buforowych
  • Materiały dydaktyczne z instalacji niskoprądowych i systemów zabezpieczeń technicznych
