KWALIFIKACJA ROL2 - STYCZEŃ 2019



PYTANIE NR 27.

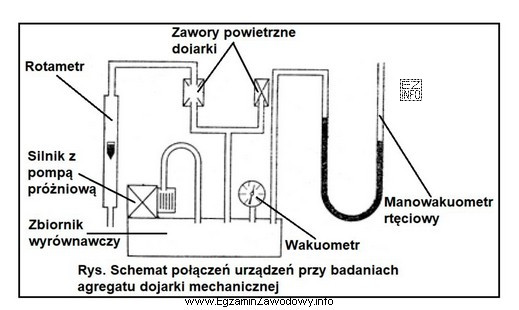

Przedstawiony na rysunku zestaw połączonych ze sobą przyrządów służy do pomiaru
Przedstawiony na rysunku zestaw połączonych ze sobą przyrządó
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat przedstawia zestaw urządzeń, w tym silnik z pompą próżniową, rotametr, zbiornik wyrównawczy, wakuometr oraz manowakuometr ręczny, które są połączone w sposób umożliwiający pomiar wydajności pompy próżniowej. Rotametr służy do pomiaru przepływu cieczy lub gazu, wakuometr do pomiaru ciśnienia poniżej atmosferycznego (próżni), a manowakuometr ręczny do pomiaru różnicy ciśnień. Zawory powietrzne dojarki są częścią systemu, ale nie są bezpośrednio związane z pomiarem wydajności pompy próżniowej.
