KWALIFIKACJA INF2 - CZERWIEC 2018



PYTANIE NR 20.
Przedstawiony panel tylny płyty głównej jest wyposażony w interfejsy:

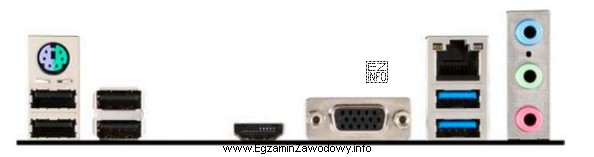

Ilustracja przedstawia panel tylny płyty głównej, który jest częścią komputera osobistego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź odpowiada zestawowi złączy widocznych na typowym tylnym panelu I/O: łącznie 6 portów USB (w tym 2 w standardzie USB 3.0 i 4 w USB 2.0) oraz analogowe wyjście obrazu D‑SUB (VGA). Pozostałe opcje zawierają inne interfejsy (PS/2, HDMI, DP, DVI, RJ‑45/RJ‑11) lub niezgodną liczbę portów.

Pełne wyjaśnienie:

W tym typie zadania należy rozpoznać i policzyć interfejsy na tylnym panelu płyty głównej (panel I/O). Kluczowe jest odróżnienie rodzin złączy:

  • USB – prostokątne gniazda typu A; w starszych opisach spotyka się rozróżnienie "USB 3.0" oraz "USB 2.0/1.1" (zgodność wsteczna).
  • D‑SUB (VGA) – 15‑pinowe złącze obrazu w obudowie typu D; stosowane do analogowego sygnału wideo.

Poprawna odpowiedź wskazuje: 2 porty USB 3.0, 4 porty USB 2.0/1.1 oraz 1 złącze D‑SUB. Taki układ jest typowy dla wielu płyt z wyjściem analogowym i mieszanką portów USB różnych generacji.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Opcja z 2 x PS/2 i RJ‑45 opisuje panel zawierający złącza klawiatury/myszy PS/2 oraz sieć Ethernet. Jeśli na ilustracji tego nie ma, cała konfiguracja nie pasuje, mimo że liczba USB mogłaby wyglądać wiarygodnie.
  • Opcja z 2 x HDMI, RJ‑11 i 6 x USB 2.0 jest typowa raczej dla innych urządzeń; RJ‑11 to złącze telefoniczne/modemowe i rzadko występuje na współczesnych płytach głównych. Dodatkowo wskazuje HDMI zamiast D‑SUB.
  • Opcja z DP i DVI miesza nowocześniejsze wyjścia obrazu (DisplayPort i DVI) oraz inną liczbę USB 2.0; jeśli na panelu widać D‑SUB i łącznie 6 USB, ta odpowiedź nie będzie zgodna.

Wskazówka egzaminacyjna: najpierw policz wszystkie USB, potem wyodrębnij "nietypowe" złącze (np. D‑SUB) i dopiero na końcu sprawdź, czy w odpowiedzi nie pojawiają się dodatkowe interfejsy, których na panelu nie ma (PS/2, HDMI, DP, DVI, RJ‑45/RJ‑11).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak rozpoznać porty USB 3.0 i USB 2.0 na tylnym panelu płyty głównej?
Najpewniejsze jest rozpoznanie po opisie na laminacie lub w instrukcji płyty. Często spotyka się też kolorystyczne oznaczenia (np. niebieski dla szybszych portów), ale nie jest to regułą. Na egzaminie kluczowe jest policzenie portów i dopasowanie do wariantu odpowiedzi.
Co oznacza zapis "USB 2.0, 1.1" w odpowiedziach testowych?
Zwykle chodzi o to, że dany port jest zgodny wstecznie: urządzenia USB 1.1 mogą działać w porcie USB 2.0, ale z ograniczoną prędkością. W testach taki zapis bywa skrótem myślowym na "port USB 2.0 kompatybilny z 1.1".
Co to jest złącze D-SUB na płycie głównej i do czego służy?
D-SUB (najczęściej 15-pinowe VGA) to analogowe wyjście obrazu do podłączenia monitora lub projektora. W praktyce spotyka się je w starszych monitorach i w środowiskach biurowych. Na panelu I/O jest łatwe do rozpoznania po 3 rzędach pinów.
Dlaczego w odpowiedziach pojawiają się HDMI, DP i DVI, skoro pytanie dotyczy płyty głównej?
To typowe dystraktory: płyty główne mogą mieć różne wyjścia obrazu zależnie od modelu i układu graficznego. Zadanie sprawdza umiejętność rozpoznania tego, co faktycznie widać na panelu. Jeśli widoczne jest D-SUB, opcje z HDMI/DP/DVI mogą nie pasować.
Jak odróżnić RJ-45 od RJ-11 na zdjęciu panelu I/O?
RJ-45 (Ethernet) jest szersze i ma zwykle 8 styków, a RJ-11 (telefoniczne) jest węższe i ma mniej styków. Na zdjęciach warto zwrócić uwagę na szerokość gniazda i "zatrzask". W odpowiedziach egzaminacyjnych RJ-11 jest często pułapką.
Czy porty PS/2 nadal spotyka się na płytach głównych i jak je rozpoznać?
Tak, czasem występują, szczególnie w konstrukcjach nastawionych na kompatybilność. PS/2 to okrągłe gniazdo mini-DIN, zwykle w kolorze zielonym/fioletowym. W zadaniach z panelem I/O pojawiają się jako element odróżniający jedną konfigurację od drugiej.
Jakie błędy najczęściej popełnia się przy liczeniu portów na panelu tylnym?
Najczęstsze to: pominięcie jednego portu USB w parze, pomylenie złączy wideo (np. DVI z HDMI) oraz skupienie się na jednym charakterystycznym porcie bez weryfikacji całej konfiguracji. Dobra metoda to liczenie grupami: USB, wideo, sieć, audio.
Kiedy na płycie głównej występuje wyjście VGA (D-SUB), a kiedy go nie ma?
VGA bywa dodawane dla kompatybilności ze starszymi monitorami lub w zastosowaniach biurowych/serwerowych. W nowszych konstrukcjach częściej spotyka się wyjścia cyfrowe (HDMI/DP). Zależy to od modelu płyty i założeń producenta, więc zawsze warto sprawdzić panel I/O lub specyfikację.
Czy można odpowiedzieć na takie pytanie bez oglądania ilustracji panelu?
Zwykle nie, bo pytanie odwołuje się do "przedstawionego" panelu, a odpowiedź zależy od tego, jakie porty są widoczne i w jakiej liczbie. Na egzaminie trzeba więc uważnie obejrzeć ilustrację, a dopiero potem porównać ją z wariantami odpowiedzi.
Jak przygotować się do egzaminu z rozpoznawania złączy na płycie głównej?
Ćwicz na zdjęciach i w realnym sprzęcie: rozpoznawaj USB, D-SUB/VGA, HDMI, DP, DVI, RJ-45 oraz PS/2. Korzystaj z instrukcji płyt głównych (sekcja "Rear I/O") i rób krótkie notatki z cech rozpoznawczych. Na testach zawsze licz porty, nie zgaduj.
info

Około 65% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że poprawna odpowiedź odpowiada zestawowi złączy widocznych na typowym tylnym panelu I/O: łącznie 6 portów USB (w tym 2 w standardzie USB 3.0 i 4 w USB 2.0) oraz analogowe wyjście obrazu D‑SUB (VGA).
