KWALIFIKACJA MEC9 - STYCZEŃ 2025

Wyjaśnienie poprawnej odpowiedzi:

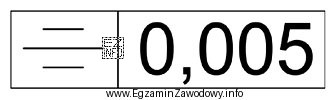

Przedstawiony na ilustracji symbol graficzny to oznaczenie tolerancji symetrii zgodnie z normami rysunku technicznego. Symbol składa się z dwóch równoległych linii poziomych umieszczonych w ramce, po której następuje wartość liczbowa tolerancji wynosząca 0,005 mm. Tolerancja symetrii określa maksymalną dopuszczalną odchyłkę symetrii elementu względem płaszczyzny odniesienia. Jest to jedna z tolerancji geometrycznych stosowanych w dokumentacji technicznej, która wskazuje na dopuszczalne odchylenie od idealnej symetrii danego elementu.

Warto zaznaczyć, że symbole tolerancji geometrycznych są znormalizowane i jednoznaczne w rysunku technicznym.
