W rysunku technicznym maszynowym spotyka się oznaczenia technologiczne, które informują o czynnościach potrzebnych do wytworzenia elementu, ale nie zawsze opisują stan docelowy wyrobu. Jednym z typowych przykładów jest nakiełek (otwór/gniazdo do centrowania), wykonywany po to, aby podczas obróbki można było prawidłowo ustalić oś detalu i ewentualnie obrabiać go między kłami.

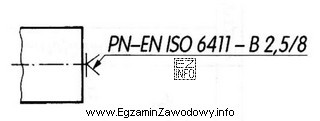

Jeżeli na dokumentacji podano, że jest to "nakiełek niedopuszczalny w gotowym wyrobie", oznacza to wymaganie jakościowe: nakiełek mógł być użyty jako pomoc technologiczna (np. do wstępnej obróbki), ale po zakończeniu procesu ma nie pozostać na części, bo detal ma być dostarczony bez tej cechy (np. z uwagi na funkcję powierzchni, estetykę, szczelność, bezpieczeństwo lub montaż).
Dlaczego pozostałe odpowiedzi nie pasują:
- "mocowania wałka w kle obrotowym" opisuje sposób zamocowania/ustalenia w obrabiarce, a nie typowy skrótowo oznaczany warunek dotyczący cechy na wyrobie gotowym; ponadto samo mocowanie nie jest zwykle przedstawiane jako pojedynczy symbol "zakazu/dopuszczenia" na wyrobie.
- "podparcia wałka podtrzymką ruchomą" dotyczy zastosowania podtrzymki (podpory) podczas toczenia długich, wiotkich wałków. To również jest informacja procesowa o ustawieniu na tokarce, a nie o samej cesze geometrycznej elementu.
- "odchyłki bicia promieniowego" to zagadnienie z tolerancji geometrycznych. Bicie promieniowe jest kontrolowaną wielkością i na rysunku bywa oznaczane symbolami tolerancji, ale jest to inna kategoria oznaczeń niż nakiełek (otwór do centrowania) oraz informacja, czy jest dopuszczalny w stanie końcowym.
Wskazówka egzaminacyjna: najpierw rozstrzygnij, czy symbol dotyczy cechy geometrycznej/tolerancji, czy cechy technologicznej. Sformułowanie "w gotowym wyrobie" zwykle odnosi się do wymagań końcowych detalu, czyli tego, co ma (nie) pozostać po zakończeniu obróbki i wykończenia.
