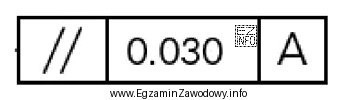

W tolerancjach geometrycznych kluczowe jest poprawne rozpoznanie symbolu i przypisanie go do właściwej cechy kontrolowanej. Tolerancja równoległości opisuje dopuszczalne odchylenie położenia elementu (np. osi, krawędzi, powierzchni) względem wskazanej bazy tak, aby wytworzona cecha była "równoległa" w sensie metrologicznym, czyli mieściła się w określonej strefie tolerancji.
W praktyce mechanika-monterа oznacza to, że element wykonany i zmontowany zgodnie z rysunkiem ma spełniać warunek równoległego ustawienia względem bazy, co wpływa m.in. na: poprawne prowadzenie, brak zacięć, równomierne zużycie oraz możliwość regulacji. Niewłaściwe odczytanie symbolu może prowadzić do błędnego doboru sposobu sprawdzenia (pomiaru) albo do błędnej interpretacji, czy detal "przechodzi" kontrolę.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Nachylenia (tolerancja nachylenia) dotyczy innego rodzaju relacji kątowej cechy względem bazy; nie opisuje warunku równoległości.
- Symetrii odnosi się do położenia cechy względem płaszczyzny/osi symetrii, a więc do "wycentrowania" w strefie tolerancji, nie do utrzymania równoległego ustawienia.
- Prostoliniowości jest tolerancją kształtu – określa, jak bardzo linia/ oś może odchylać się od linii prostej, bez konieczności odniesienia do bazy. To inna grupa tolerancji niż równoległość (położenie/orientacja).
Wskazówka egzaminacyjna: najpierw ustal, czy dana tolerancja wymaga bazy (często orientacja/położenie), czy może dotyczy wyłącznie kształtu (np. prostoliniowość). Dopiero potem wybierz nazwę tolerancji pasującą do symbolu.
