KWALIFIKACJA MEC5 - STYCZEŃ 2023



PYTANIE NR 25.

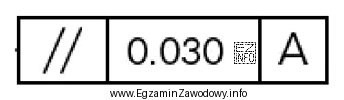

Przedstawiony w tabelce symbol oznacza tolerancję
Ilustracja przedstawia tabelkę składającą się z trzech kolumn.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Tolerancja równoległości dotyczy zachowania stałego kierunku elementu (osi lub powierzchni) względem bazy odniesienia. Symbole tolerancji geometrycznych rozróżnia się wg grup: kształtu (np. prostoliniowość), kierunku (np. równoległość, nachylenie) oraz położenia (np. symetria).

Pełne wyjaśnienie:

Pytanie sprawdza umiejętność rozpoznawania symboli tolerancji geometrycznych stosowanych na rysunku technicznym. Odpowiedź "równoległości" jest poprawna, ponieważ symbol równoległości należy do grupy tolerancji kierunku i służy do określenia, jak bardzo dana oś lub powierzchnia może odchylić się od idealnej równoległości względem wskazanej bazy (odniesienia).

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • "nachylenia" (tolerancja kątowa/orientacji) opisuje dopuszczalne odchylenie pod zadanym kątem względem bazy, a nie równoległość. Częsty błąd wynika z tego, że obie tolerancje dotyczą orientacji, ale mają inne znaczenie funkcjonalne w montażu.
  • "symetrii" należy do tolerancji położenia i służy do kontroli położenia elementu względem płaszczyzny/osi symetrii. Nie opisuje kierunku elementu, tylko jego usytuowanie.
  • "prostoliniowości" to tolerancja kształtu (formy) i dotyczy tego, czy linia/ oś jest prosta sama w sobie, bez konieczności odnoszenia do bazy. Równoległość zawsze jest relacją do bazy, dlatego nie może być utożsamiana z prostoliniowością.

W praktyce montażu maszyn rozpoznanie tych symboli jest kluczowe do prawidłowej kontroli: równoległość sprawdza się zwykle jako zmianę wskazań czujnika podczas przesuwu względem bazy, natomiast prostoliniowość dotyczy "falowania" badanego elementu niezależnie od innego odniesienia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest tolerancja równoległości na rysunku technicznym?
Tolerancja równoległości określa, jak bardzo dana powierzchnia lub oś może odchylić się od idealnej równoległości względem wskazanej bazy. Jest to tolerancja kierunku (orientacji), ważna np. przy prowadnicach, płaszczyznach montażowych i elementach współpracujących.
Jak odróżnić tolerancję równoległości od tolerancji nachylenia?
Obie dotyczą orientacji, ale sens jest inny: równoległość wymaga utrzymania tego samego kierunku co baza, a nachylenie dopuszcza ustawienie pod określonym kątem względem bazy. Na egzaminie kluczowe jest rozpoznanie symbolu i pamięć, że obie tolerancje odnoszą się do bazy.
Dlaczego prostoliniowość nie jest tym samym co równoległość?
Prostoliniowość kontroluje kształt (czy linia/oś jest prosta) i zwykle nie wymaga bazy odniesienia. Równoległość jest relacją między elementem a bazą: można mieć element prosty, ale ustawiony nierównolegle do bazy. To inna grupa tolerancji i inne zastosowanie pomiarowe.
Co oznacza tolerancja symetrii i kiedy się ją stosuje?
Tolerancja symetrii dotyczy położenia elementu względem osi lub płaszczyzny symetrii i należy do tolerancji położenia. Stosuje się ją, gdy ważne jest równomierne usytuowanie cechy (np. rowka, otworu) względem osi bazowej, aby zapewnić poprawne pasowanie i wyważenie.
Jakie narzędzia pomiarowe mogą pomóc sprawdzić równoległość w warsztacie?
W praktyce wykorzystuje się m.in. czujnik zegarowy, płytę pomiarową, liniał/ przykładnicę oraz odpowiednie uchwyty i pryzmy. Dobór metody zależy od tego, czy kontrolujesz powierzchnię czy oś oraz jaką bazę przyjęto na rysunku.
Jak czytać ramkę tolerancji geometrycznej na rysunku?
Ramka zwykle zawiera: symbol tolerancji, wartość tolerancji oraz (często) oznaczenie bazy/baz. Najpierw rozpoznaj symbol (jaki rodzaj tolerancji), potem wartość (jak duże dopuszczalne odchylenie) i na końcu odniesienie (do czego porównujesz w pomiarze).
Czy tolerancja równoległości zawsze wymaga bazy odniesienia?
W typowym ujęciu równoległość jest tolerancją orientacji, więc opisuje relację do elementu bazowego. To odróżnia ją od części tolerancji kształtu (np. prostoliniowości), które mogą być określane bez bazy. Na egzaminie zwracaj uwagę, czy tolerancja jest "względem" czegoś.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu symboli tolerancji?
Najczęstsze są pomyłki między grupami tolerancji (kształtu vs kierunku vs położenia) oraz mylenie podobnych znaczeń językowych (np. równoległość i nachylenie). Pomaga nauka zestawami: symbol + nazwa + krótki opis zastosowania i szybkie powtórki z tablic.
Kiedy w montażu maszyn krytyczna jest równoległość powierzchni?
Gdy elementy mają się przesuwać bez zacięć (prowadnice), współpracować na całej powierzchni (płaszczyzny dosiadania) albo przenosić obciążenia równomiernie. Brak równoległości może powodować miejscowe naprężenia, zużycie i problemy z regulacją zespołu.
Jak przygotować się do pytań o tolerancje geometryczne na egzaminie MEC.3?
Opanuj rozpoznawanie symboli (najlepiej z tablicą), naucz się podziału na tolerancje kształtu, kierunku i położenia oraz ćwicz czytanie ramek tolerancji w kontekście typowych elementów maszyn. Skuteczne są krótkie serie zadań: symbol → nazwa → zastosowanie.
info

Statystycznie 68% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Tolerancja równoległości dotyczy zachowania stałego kierunku elementu (osi lub powierzchni) względem bazy odniesienia."

Materiały:

  • Materiały dydaktyczne z rysunku technicznego maszynowego (dział: tolerancje geometryczne)
  • Tablice/ściągi z symbolami tolerancji geometrycznych do nauki rozpoznawania znaków
  • Podstawy metrologii warsztatowej: metody sprawdzania równoległości i prostoliniowości
