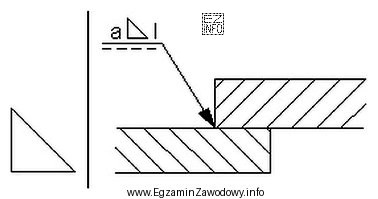

W dokumentacji kadłubowej i konstrukcyjnej rodzaj spoiny odczytuje się z symbolu spawalniczego umieszczonego przy linii odniesienia. Prawidłowe rozpoznanie symbolu jest kluczowe, bo determinuje przygotowanie elementów, ułożenie złącza oraz sposób wykonania spawania.
Dlaczego "pachwinowa"?
Spoina pachwinowa jest typowa dla złączy, w których elementy tworzą kąt (np. złącza teowe i narożne). W zapisie na rysunku jest oznaczana symbolem odrębnym od spoiny czołowej. W praktyce monter kadłubów często spotyka spoiny pachwinowe przy łączeniu wręg, wzdłużników, denników oraz elementów usztywnień z poszyciem.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Czołowa – dotyczy złącza, w którym elementy są łączone "na styk" (krawędź do krawędzi). Symbolika i przygotowanie brzegów (ukosowanie, szczelina) różnią się od spoiny pachwinowej.
- Punktowa – odnosi się do spoin wykonywanych w postaci pojedynczych punktów (często przy zgrzewaniu lub spawaniu punktowym), a nie ciągłej spoiny o przekroju pachwinowym.
- Czopowa – nie jest typowym, powszechnie nauczanym rodzajem spoiny w podstawowym podziale stosowanym w rysunku technicznym spawalniczym; częściej spotyka się określenia złączy/elementów (np. czop), co może mylić zdających.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi ustal, czy symbol opisuje spoinę w narożu/na zakładce (często pachwinowa), czy na styku dwóch krawędzi w jednej płaszczyźnie (częściej czołowa). To pozwala szybko wyeliminować opcje niepasujące do geometrii złącza.
