Przekładnia kierownicza zębatkowa (często nazywana maglownicą) jest mechanizmem, w którym ruch obrotowy wałka kierownicy zamieniany jest na ruch posuwisty listwy. Kluczowe elementy, po których rozpoznaje się ten typ na rysunku, to:
- zębnik (małe koło zębate) osadzony na wałku wejściowym,
- listwa zębata (długi, prosty element z uzębieniem), poruszająca się liniowo w obudowie,
- zwykle osiowe wyprowadzenia do drążków kierowniczych po bokach obudowy.

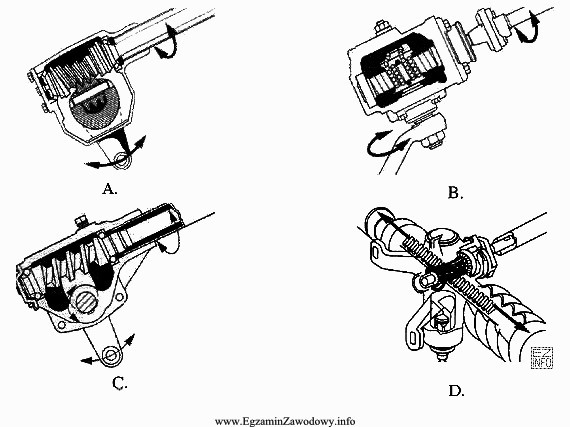

Dlaczego odpowiedź "D" jest właściwa w tego typu zadaniu? Ponieważ rysunek oznaczony tą literą przedstawia rozwiązanie, w którym widoczne są cechy definiujące przekładnię zębatkową: prosta listwa (rack) i współpracujący z nią zębnik (pinion). To właśnie obecność zazębienia listwowego odróżnia ją od innych konstrukcji.
Dlaczego pozostałe odpowiedzi są błędne? Typowe błędne wybory wynikają z pomylenia przekładni zębatkowej z innymi mechanizmami:
- Przekładnia ślimakowa nie ma listwy zębatej; zamiast tego występuje ślimak i sektor/rolka – rysunek będzie bardziej "okrągły", bez długiej prostej listwy.
- Przekładnia śrubowo‑kulkowa (z obiegiem kulek) ma śrubę i nakrętkę, a elementy toczne są w obiegu; na schematach nie widać typowej listwy zębata+zębnik.
- Inne przekładnie mogą mieć obudowę i wyjścia na drążki, ale bez jednoznacznego pokazania listwy z uzębieniem nie są przekładnią zębatkową.
Wskazówka egzaminacyjna: szukaj na rysunku długiego, prostego elementu z zębami oraz małego koła zębatego, które z nim współpracuje. Jeśli widzisz ślimak, rolkę lub układ śrubowy – to nie jest przekładnia zębatkowa.
