KWALIFIKACJA ELE2 - STYCZEŃ 2015



PYTANIE NR 23.

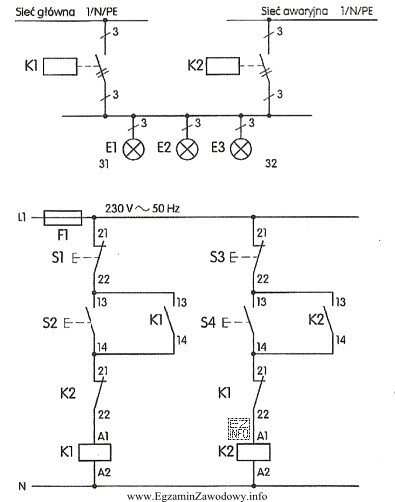

Przełączenie zasilania z sieci głównej na awaryjną w układzie przedstawionym na rysunku następuje po wciśnięciu kolejno przycisków
Przełączenie zasilania z sieci głównej na awaryjną w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu elektrycznego, naciśnięcie przycisku S1 powoduje rozłączenie cewki stycznika K1, co skutkuje przerwaniem obwodu zasilającego i zamknięciem styku 21-22 K1 (styku normalnie zamkniętego). Następnie naciśnięcie przycisku S4 powoduje załączenie cewki stycznika K2, co skutkuje zamknięciem styków głównych tego stycznika i przełączeniem zasilania na sieć awaryjną.
